簡單的MOS管測量電路可以快速判斷MOS管的好壞

用數字萬用表二極管檔和電阻檔判斷MOS管的好壞，測量方法比較繁瑣，需要多次調換表筆來測量才能知道管子的好壞，并且數字萬用表的測試電壓較低，不能使MOS管充分導通。這里介紹一個簡單的MOS管測量電路，其可以快速判斷MOS管的好壞。



​

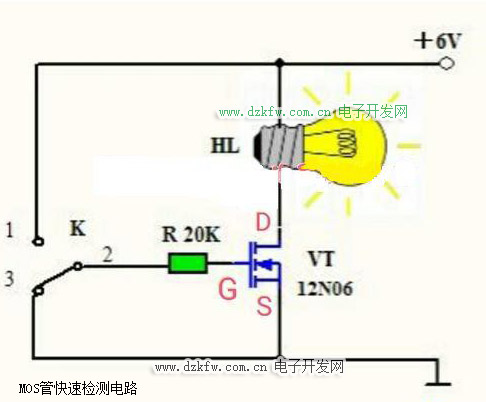

簡單的MOS管好壞測量電路。

現在MOS管一般很少用于線性放大電路中，這種管子一般都是作為電子開關使用，工作于開關狀態，故判斷MOS管好壞，只要測量其開關性能即可。這里以N溝道MOS管為例，來介紹一下判斷的方法。

上圖中的VT為N溝道MOS管，HL是一個工作電壓為6V的小燈泡（若沒有這種燈泡，亦可以用一個小電機代替），這里作為MOS管的漏極（D極）負載。當開關K撥至❸腳時，MOS管柵源兩極（即GS兩極）之間的電壓為0V，管子截止，小燈泡HL不會點亮。若K撥至❶腳時，MOS管的柵極與＋6V電源連接，此時管子飽和導通，HL點亮。若K再撥至❸腳，則管子又截止，HL熄滅。

用這種方法測量MOS管時，若K撥至❸腳，HL仍會點亮，說明該管漏源兩極之間已擊穿損壞。若K撥至❶腳，MOS管不會導通使HL點亮，則可能是MOS管的柵源兩極內部已損壞。

TO-220封裝的N溝道MOS管IRF3205。

一般TO-220封裝的MOS管的引腳排列如上圖所示，管子自身散熱片與中間的引腳漏極相連。由于大功率MOS管柵源兩極的開啟電壓較高，為了使MOS管能充分導通，電路的電壓應適當高一些，而像AO3400、SI2302這類貼片MOS管，其開啟電壓較低（一般在1.5~2V），此時電路采用一節鋰電池作電源即可。
