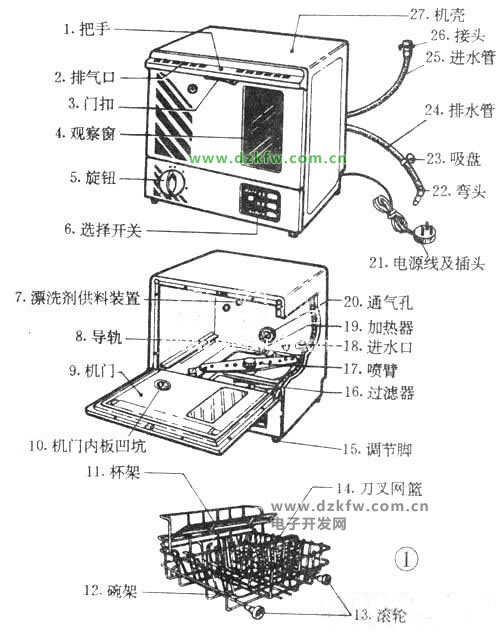

萬家樂WQP-900家用全自動洗碗機是一種噴流式洗碗機。其原理是利用水泵對洗凈液加壓，通過旋轉噴臂射出強力水流對餐具沖洗，利用加熱洗凈液所散發的熱量對餐具干燥，下圖1是外形及結構圖。

一、結構特點


     洗碗機主要由外殼、機門、控制機構、碗架、加熱器及門控開關組成。內殼采用不銹鋼薄板制成。外殼采用冷軋薄鋼板，表面噴涂潔白防銹漆，外觀豪華美觀。機門設在機殼正面，上方設有暗藏式門扣，關上機門，門控開關觸片受壓閉合，電源接通，打開機門后，電源自動切斷。
         機門下方為控制機構，控制板右側設有三擋水溫選擇開關。洗滌時可根據餐具數量和臟污程度選擇。其中65℃擋為熱水“強洗”，適用數量多而又較臟的餐具。55℃擋為“普通
洗”，是平時使用最頻繁的一擋。常溫擋為“簡易洗”，適用于少量餐具的洗滌。
         控制板左側為程序控制器，順時針旋至“開”擋，指示燈亮，表示洗碗機開始工作，洗滌程序是按預先設定好的程序進行。www.365eLecTriC.cOM程控器是洗碗機的核心部件，是電機凸輪式結構，以微型同步電機為動力，經多級減速齒輪傳動，驅動多組不同功能凸輪，使程控器內部開關觸點閉合與斷開，使洗碗機按照洗凈一漂清I一漂清Ⅱ一漂清Ⅲ一洗清步驟自動完成。


     洗滌裝置由旋轉式噴臂、進水電磁閥、清洗泵電機、高低水位控制器、排水泵電機等構成。其中旋轉式噴臂是洗滌裝置最關鍵的一個部件，安裝在機座上面，結構如圖2。噴臂是用高強度ABS塑料注成扁條狀，噴臂內貯水槽見圖2中A放大示意圖，槽面上按不同分布設有9個錐形噴水孔，一端為4個，另一端為5個。清洗泵將自來水抽入噴臂的水槽內，經噴水孔噴出，噴臂由于受到水的反力矩的作用，產生一個使噴臂連同軸套一起繞室心軸而轉動的力，見圖2中B圖所示。噴臂以三維方向，噴出可達3．5米高的密集水柱，對餐具進行噴射沖洗；加溫的水加速了餐具上油脂的脫落，污水經過濾器后由排水泵排出機外。
        加熱器安裝在機座面上，用不銹鋼管狀電熱元件彎成"凸"，字形，由于直接與水接觸加熱，故熱效率很高。餐具在洗凈結束時，利用加熱器加熱洗凈(催干)液時散發出的熱量
對餐具消毒干燥。

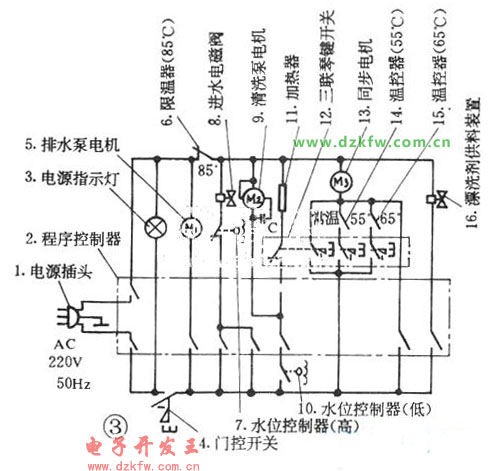

        圖3是電氣原理圖，洗碗機電路中設有三個溫控器，工作時若超過額定溫度，溫控器觸點斷開，切斷電源，從而保證洗碗機安全可靠。


二、洗碗機常見故障與維修

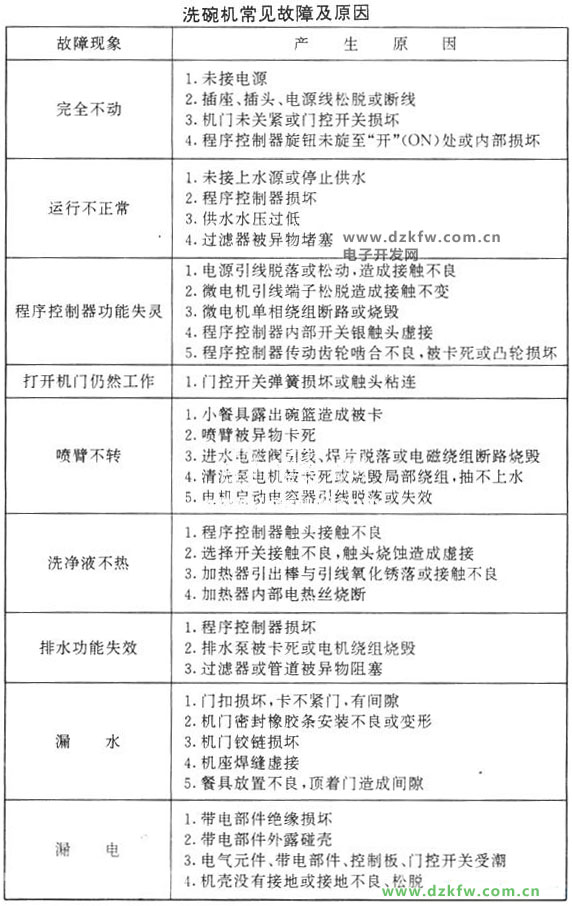

         使用過程中易出現的故障及起因見下表，下面介紹具體的維修實例。


1、啟動程控器后整機不工作
         查電源線、門控開關正常，將程控器沿順時針轉到"ON”，擋，指示燈不亮。將耳朵湊近程控器，聽不到電機運轉聲。這是程控器的同步電機出了故障。程控器型號為CWDQX-101型，由一只220V／5W、轉速500RPM、轉向CCW的微型永磁同步電機提供動力，經多組減速齒輪驅動記憶凸輪，使推桿接通和斷開電源，實現各種洗滌功能的轉換。同步電機燒壞后，程控器失去動力，導致整機不工作。
         檢修時先拔出電機的兩個插線端子，再擰出兩支M3螺釘，卸下電機。萬用表R×lk或R×lOk擋測量電機直流電阻，正常阻值應在10～10．5k之間。若阻值無窮大，是定子繞組開路；燒損不嚴重者，可自行修復。若阻值小于正常值(例如7．2k)，說明定子繞組局部短路，遇到這種故障時一般應更換新的同步電機。在市場購不到原規格的電機時，可自行繞制。先剔除骨架槽內的廢漆包線，用QA-1型聚氨脂漆包線φ0．05ram繞11500匝，繞線時繞速要均勻，排線要整齊。繞完后用萬用表復測直流電阻；裝好電機；空載運行；若溫升正常，即可投入正常使用。
2、同步電機突然停轉，拍拍機殼又轉動
        這種故障主要是由于電機本身的質量不佳。若檢查電機的各接線良好，應更換一只型號為49DT26或50DT206H的同步電機。
3、某一洗滌功能不工作
        若檢查同步電機、減速齒輪組嚙合均正常，記憶凸輪棘爪壓簧無錯位，則故障多發生在程控器組合開關上。該開關的觸點流過的電流大，啟動頻繁，因而較易發生接觸不良。組合開關內共設有六組開關，每組開關的結構大致相同，可用萬用表測量，找出損壞的一組，然后拆開程控器前、后端蓋，取出觸片修整。先用細砂紙磨光，再用酒精清洗污垢，裝機試用。
4、水從機內溢出
        這說明水位控制器不工作，導致進水電磁閥連續不斷進水。首先檢查氣室進水口是否有污物，造成水不進入氣室。如果有堵塞，應先將機內的水排出，拔出水位控制器接El處的氣管，用嘴對著氣管吹氣，將污物或水珠吹出來。
        然后檢查水位控制器，其結構與全自動洗衣機相同。當用嘴對著進氣口吹氣時，能聽到“嘀噠”聲，即工作正常，反之是開關的動、靜觸點燒蝕。
5、水位失準
        洗碗機的儲水標準在83～95mm之間。若水位低可順時針調節水位調整螺釘，水位高則逆時針調整，調整時以微調為宜，直至符合標準水位。
6、清洗泵的電機啟動困難或運轉無力
         此故障通常是電機的啟動電容損壞，此電容的容量為3uF／450V，可用三用表檢測判斷。
7、噴水臂不噴水
         這說明清洗泵有故障，通常是清洗泵的葉輪與電機轉軸打滑。其原因是洗碗機工作時，葉輪處在超過75℃的水溫中，使用日久造成葉輪中央嵌鑲的滾花螺母與塑料壁之間產生間
隙，電機雖能帶動螺母轉動，但葉輪轉得慢，所以不噴水。
8、洗滌水不熱，不能干燥餐具
        這是加熱器不發熱，原因有：組合開關中的電源一組觸點或加熱器觸點接觸不良；加熱器兩端的接、插端子受高溫氧化而接觸不良；加熱器燒毀。電熱管(900W)常態電阻在48～56．5Ω之間。由于加熱器形狀特殊，一般市售產品不適用，一般均應更換原廠產品。
