本文主要介紹的是：過壓保護、過壓保護原理、過壓保護電路。

一、過壓保護是什么意思？

過壓保護是一種電源功能，當輸入電壓超過預設值時會切斷電源，為了防止高壓浪涌，通常會一些過壓保護方法。

大多數電源都使用過電壓保護電路來防止損壞電子元件。過電壓條件的影響因電路而異，范圍從損壞組件到降低組件性能并導致電路故障或火災。

由于電源內部故障或配電線路等外部原因，電源可能會出現過壓情況。

過電壓的幅度和持續時間是設計有效保護時的一些主要考慮因素。保護涉及設置閾值電壓，高于該閾值電壓時，控制電路將關閉電源或?qū)㈩~外電壓轉移到電路的其他部分，例如電容器。

二、過壓保護電路

關于過壓保護，方法還是有許多的，這里主要介紹以下幾種：

• 1、使用齊納二極管的過壓保護電路
• 2、晶閘管撬棒（SCR Crowbar）過壓保護電路
• 3、電壓鉗位過壓保護
• 4、電壓限制

三、使用齊納二極管的過壓保護電路

在使用齊納二極管的過壓保護電路中，齊納二極管和雙極性晶體管用于自動過壓保護，可以通過兩種方式實現：

• 齊納穩壓電路

這種方法通過提供穩壓電壓來調節輸入電壓并保護電路免受過壓， 但當電壓超過安全限制時，它不會斷開輸出部分 ，將始終收到小于或等于齊納二極管額定值的輸出電壓。

• 齊納二極管過壓保護電路

在過壓保護的第二種方法中，每當輸入電壓超過預設水平時，它就會斷開輸出部分或負載與電路的連接。

1、如何保護電路免受過壓？

考慮下圖，我們需要微控制器的過電壓保護。微控制器可以是任何在 IO 引腳上具有最大 5V 額定值的東西。因此，超過 5V 可能會損壞微控制器。

上述電路中使用的齊納二極管為 5.1V穩壓二極管。它會在過壓情況下正常工作。如果電壓大于 5.1V，齊納二極管將通過電流并控制電壓高達 5.1V。但低于 5.1V，齊納二極管將像普通二極管一樣工作并阻斷。

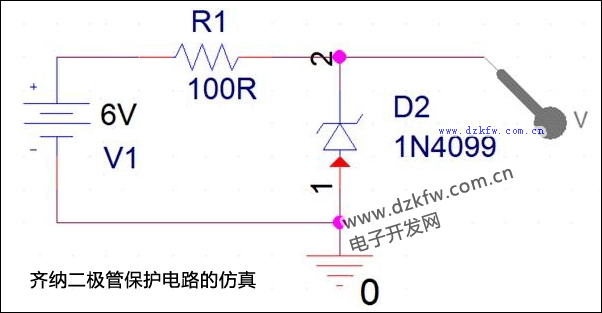

下圖是齊納二極管保護電路的仿真。

上面的原理圖有一個輸入電壓，它是 V1。R1 和 D2 是保護輸出免受過壓保護的兩個組件。在這種情況下，D2、1N4099 是一個 6.8V齊納二極管。如果 V1 超過 6.8V，輸出將受到保護。由于 1N4099 的 6.8V 參考電壓，輸出將保持最大 6.8V。

現在看看上述電路如何充當齊納二極管輸入保護電路并保護輸出免受超過 6.8V 的電壓影響。

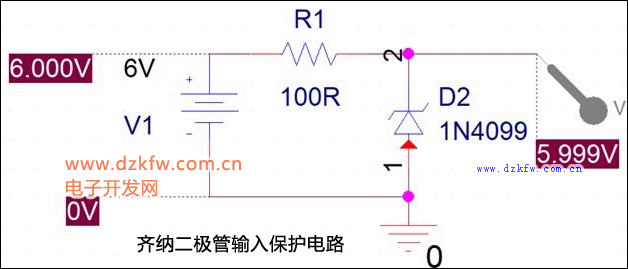

在 V1 上的 6V 輸入電壓期間，輸出保持恒定在 5.999V（即 6.0V）。

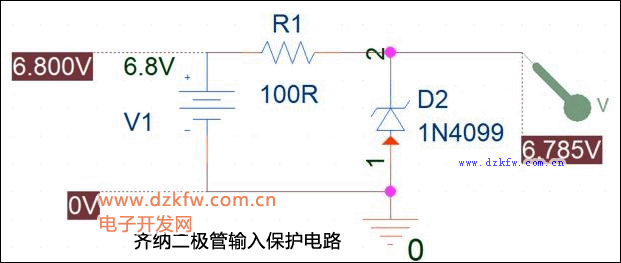

在上述仿真中，輸入電壓為 6.8V。因此，輸出為 6.785V，接近 6.8V。讓我們進一步增加輸入電壓并產生過壓情況。

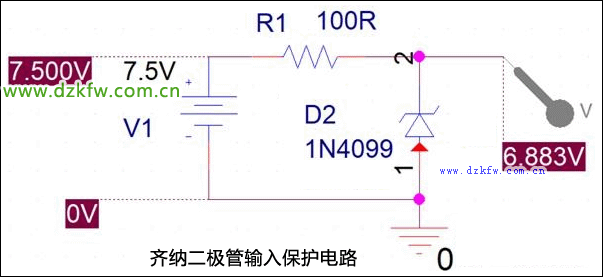

現在，輸入電壓為 7.5V，高于 6.8V。現在輸出仍然是 6.883V。這就是齊納二極管如何有效地將連接的電路從過壓情況中拯救出來，而且當電壓回到低于 6.8V 時，電路將再次正常工作，如上一步所示。這意味著，與保險絲不同，齊納二極管即使在過壓情況下也不會損壞。

在上述電路中，可以使用3.3V、5.1V、9.1V、10.2V等不同值的任何其他齊納二極管來選擇不同的過壓裕。

2、齊納穩壓電路

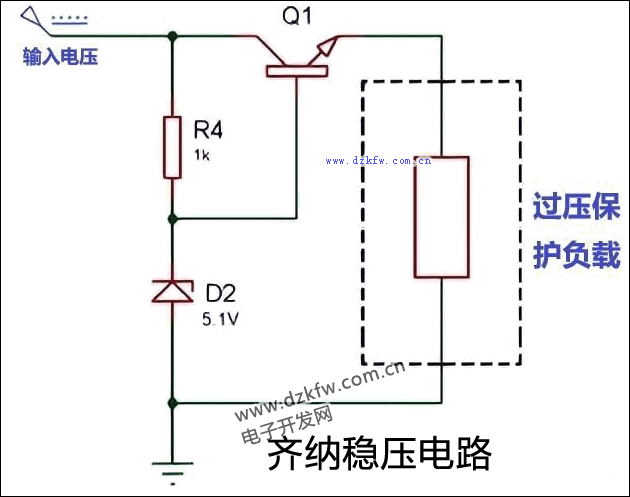

齊納穩壓器可保護電路免受過壓影響，并調節輸入電源電壓。使用齊納穩壓器進行過壓保護的電路圖如下：

電路的預設電壓值是電源斷開或不允許任何高于該值的電壓的臨界值。這里的預設電壓值是齊納二極管的額定值。比如，我們使用的是 5.1V 齊納二極管，那么輸出電壓不會超過 5.1v。

當輸出電壓增加時，基極-發射極電壓降低，由于這個晶體管Q1導通較少。由于 Q1 導通較少，它會降低輸出電壓，從而保持輸出電壓恒定。

輸出電壓定義為：

VO = VZ - VBE

• VO 是輸出電壓
• VZ 是齊納擊穿電壓
• VBE 是基極-發射極電壓



3、使用齊納二極管的過壓保護電路

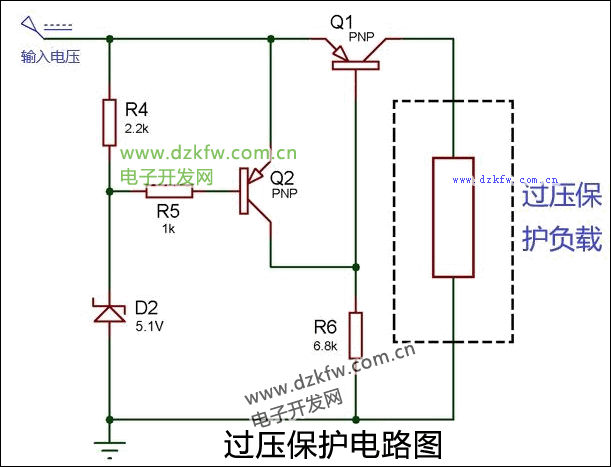

下面的過壓保護電路圖是使用齊納二極管和 PNP 晶體管構建的。當電壓超過預設水平時，該電路會斷開輸出。預設值是連接到電路的穩壓二極管的額定值。甚至可以根據合適的電壓值更改齊納二極管。該電路的缺點是你可能找不到齊納二極管的確切值，因此請選擇與您的預設值最接近的額定值。

1）所需材料

• FMMT718 PNP 晶體管 – 2 個。
• 齊納二極管 5.1V (1N4740A) – 1nos.
• 電阻（1k、2.2k 和 6.8k）– 1 個。（每個）
• 面包板
• 連接電線

2）過壓保護電路

3）過壓保護原理

當電壓低于預設電平時，Q2 的基極為高電平，由于它是一個 PNP 晶體管，它關閉。并且，當 Q2 處于關閉狀態時，Q1 的基極端子將為低電平，它允許電流流過它。

現在，當電壓超過預設值時，齊納二極管開始導通，將 Q2 的基極接地并打開 Q2。當 Q2 導通時，Q1 的基極端子變?yōu)楦唠娖讲⑶?Q1 導通，這意味著 Q1 充當開路開關。因此，Q1 不允許電流流過它并保護負載免受超過電壓的影響。

現在我們還需要考慮晶體管上的電壓降，它應該很低以保證電路的正確精度。所以我們使用了 FMMT718 PNP 晶體管，它表現出非常低的 VCE 飽和值，因此晶體管上的電壓降很低。

4、如何選擇用于過壓保護的齊納二極管？

下一個重要部分是選擇齊納二極管值，主要有以下幾個方面：

1）選擇齊納二極管的電壓

這是齊納二極管將充當閉合電路并保護負載免受過壓影響的電壓值。對于上面的示例，齊納電壓為 6.8V。

在某些情況下，目標齊納二極管電壓不可用。在這種情況下，可以選擇接近值的齊納二極管。例如，對于高達 7V 的過壓保護，6.8V 齊納二極管是一個接近值。

2）計算連接在過壓保護電路兩端的負載電流

對于我們上面討論的示例，它是 50mA。除了負載電流，齊納二極管還需要偏置電流。因此，總電流應等于負載電流加上齊納二極管偏置電流。對于上面討論的例子，它可以是

總電流 = 50mA + 10mA = 60mA

3）齊納二極管具有額定功率

因此，適當?shù)纳�熱需要適當?shù)念~定功率齊納二極管。額定功率可以根據步驟 - 2 中計算的總電流（60mA）計算得出。因此，齊納二極管的額定功率等于齊納二極管的電壓，與流過二極管的總電流有關。

對于我們上面的例子，

額定功率 = 6.8V x 0.060 = 0.408 瓦。

因此，一個 500mW 的齊納二極管就足夠了。

4）通過微分源電壓和一般電壓來計算電阻值

源電壓將是可以施加到電路的最大值。例如，可能發生或可以作為電源電壓施加的最大過電壓可以是 13V。

因此，電阻兩端的電壓降將為 = 13V-6.8V = 6.2V 根據歐姆定律，電阻值將為 = 6.2V / 0.060 A = 103R 可選擇標準值 100R 電阻。

四、晶閘管撬棒（SCR Crowbar）過壓保護電路

顧名思義，撬棍電路會在出現過壓情況時在電源輸出端短路，這會將輸出線短路到地。

通常晶閘管，即 SCR 用于此目的，因為它們可以切換大電流并保持導通狀態，直到任何電荷散去。晶閘管可以連接回保險絲，該保險絲會熔斷并隔離調節器，使其不會承受任何進一步的電壓。

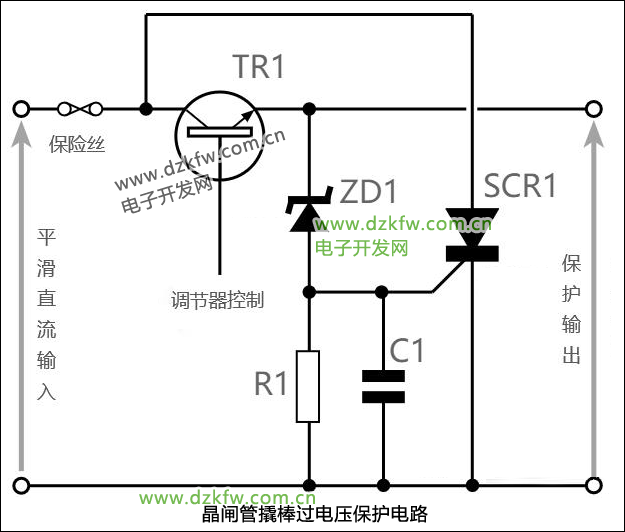

1、晶閘管撬棒過壓保護電路

在此電子電路設計中，選擇了齊納二極管，使其電壓高于輸出的正常工作電壓，但低于會發生損壞的電壓。

2、晶閘管撬棒過壓保護原理

在這種狀態下，沒有電流流過齊納二極管，因為尚未達到其擊穿電壓，并且沒有電流流入晶閘管的柵極并保持關閉狀態。電源將正常工作。如果電源中的串聯傳輸晶體管發生故障，電壓將開始上升 - 單元中的去耦將確保它不會立即上升。

隨著它的上升，它將上升到齊納二極管開始導通的點以上，電流將流入晶閘管的柵極，導致其觸發。當晶閘管觸發時，它會將電源的輸出短路到地，以防止損壞其供電的電路。

這種短路也可用于燒斷保險絲或其他元件，切斷電壓調節器的電源，并使設備免受進一步損壞。

通常在晶閘管的柵極與地之間放置一些小電容形式的去耦，以防止尖銳的瞬變或來自正在供電的單元的 RF 進入柵極連接并導致寄生觸發。然而，這個電容不應做得太大，因為它可能會在實際發生故障的情況下減慢電路的啟動速度，并且保護可能會太慢。

3、關于晶閘管 Crowbar 過壓保護的注意事項：

晶閘管或 SCR，可控硅整流器可用于在電源電路中提供過壓保護。通過檢測高壓，電路可以觸發晶閘管以在電壓軌上設置短路或短路器，以確保它不會升至高電壓。

五、電壓鉗位過壓保護

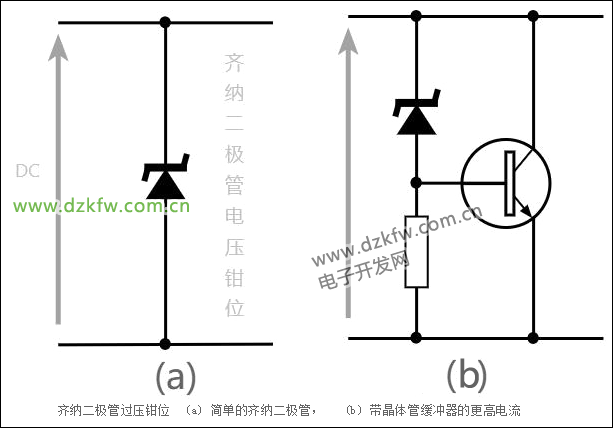

另一種非常簡單的過電壓保護形式使用稱為電壓鉗位的方法。在其最簡單的形式中，它可以通過使用放置在穩壓電源輸出端的齊納二極管來提供。

選擇略高于最大軌電壓的齊納二極管電壓，在正常情況下它不會導通。如果電壓升得太高，它將開始導通，將電壓鉗位在略高于軌電壓的值。

如果穩壓電源需要更高的電流能力，則可以使用帶有晶體管緩沖器的齊納二極管。這將增加簡單齊納二極管電路的電流能力，增加的系數等于晶體管的電流增益。由于此電路需要功率晶體管，因此電流增益水平可能較低 - 可能為 20 - 50。

六、電壓限制

當開關模式電源需要過壓保護時，由于功率耗散要求以及組件的可能尺寸和成本，SMPS 鉗位和短路器技術的使用不太廣泛。

幸運的是，大多數開關模式穩壓器在低電壓條件下失效。然而，在出現過壓情況時設置電壓限制功能通常是比較常見的做法。

這通常可以通過檢測過壓條件并關閉轉換器來實現。這尤其適用于 DC-DC 轉換器的情況。實現這一點時，有必要在主 IC 穩壓器外部加入一個感測回路——許多開關模式穩壓器和 DC-DC 轉換器使用一個芯片來實現大部分電路。

使用外部感測回路非常重要，因為如果開關模式穩壓器芯片損壞導致過壓情況，感測機制也可能損壞。不過這種形式的過電壓保護需要特定于所用特定電路和開關模式電源芯片的電路。
