容抗： Xc = 1/（2πfC）

上面公式中，f 為交流電的頻率，一般我們市電都是 50hz ，C 就是我們電容本身的容量值

那我們又知道，電流 = 電壓 / 電阻

電流： Ic = U/Xc

上面公式中 Xc 就是電容的容抗，電壓一般市電都是 220V ，所以根據這個公司可以求出流過電容的最大電流（這里理想情況理論值，實際上會這個這個小）。

那么由上面可以得出：

Ic = U2πfC

那么在實際中，f 為 50Hz我們知道，π 也知道， C電容值自己選擇，U 為多少呢？

采用全波整流的時候，整流的平均值系數為 0.89 ，所以電壓 U 為 0.89* 220 V，此時可以計算出電流：

Ic = 0.89 * 220 * 2 * 3.14 * 50 * C（A）≈ 60000 C （A）

采用半波整流的時候，整流的平均值系數為 0.44 ，所以電壓 U 為 0.44* 220 V，此時可以計算出電流：

Ic = 0.44 * 220 * 2 * 3.14 * 50 * C（A）≈ 30000 C （A）

上面看上去是挺大的，但是我們使用的電容一般都是 uF，上面的公司換算一下，就可以得出，每1uF 電容使用半波整流得到的電流平均值為 30mA，全波整流得到的電流平均值為 60mA。

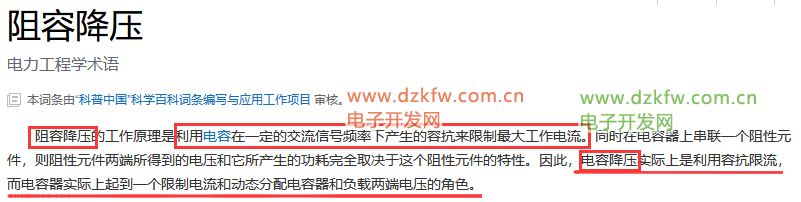

在前文提到的，電容器實際上起到一個 限制電流 和 動態分配電容器和負載兩端電壓 的角色，在上面的分析，我們說明了 限制電流的 作用。

那么 動態分配電容器和負載兩端電壓 怎么理解?

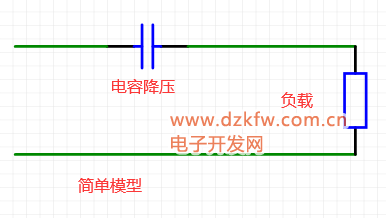

阻容降壓電路，實際上可以這么理解，電路相當于電容產生的電阻和后面的負載電阻相串聯而形成的分壓，起到降壓的目錄，但是由于容抗的存在，限制了電路的最大電流，簡單模型如下圖：

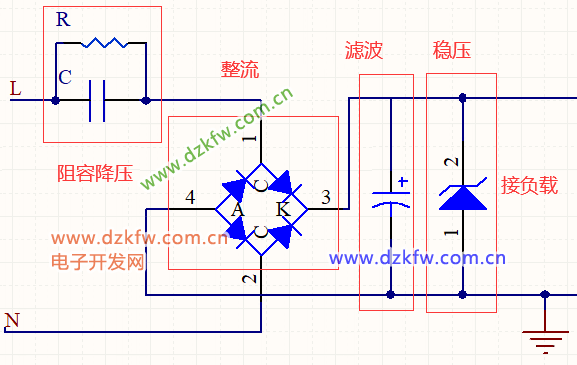

前面說了電容可以限流，但是不能限壓，所以需要一個穩壓二極管匹配負載所需要的電壓。

❤️ 阻容降壓電路中，所限制的是這個電路工作的最大電流，電流大小由電容的值決定，而最終的輸出電壓由穩壓二極管決定。

額外說明，阻容降壓電路的壽命關鍵在于 降壓電容，所有的電容都會有衰減，容量會變得越來越低，在選取的時候應該選擇專用的阻容降壓電容，相對來說衰減慢一些，電路壽命也會更長。

1.4 阻容降壓的優缺點

任何東西都不是十全十美，阻容降壓有他的優點，也有他的缺點。

優點:

他最大的特點就是：成本低！體積小！（合理應用相對來說）

但是其實還有一個不得不提的點，交流電通過電容，雖然有容抗，但沒有能量消耗（電容儲能，你可以理解為一個水庫一樣，它可以?xún)?chǔ)水，也會出水，但是本身不消耗水），這也是使用電容降壓的優點之一。

缺點:

缺點說起來可能就有點…… = =！ 這也是為什么隨著技術的進步，其他方案成本的降低，阻容降壓慢慢的用得越來越少的原因吧。

• 安全性不高
  它不是隔離電源，得防止人體接觸，有一定的觸電危險性；
  橋式整流比半波整流更差。

• 只適用于小功率電路
  雖然理論上可以增加電容容量加大電流，但是這樣電容體積成本會增大，不見得比其他方案更加有性?xún)r(jià)比了

• 不適合容性、感性負載
  感性負載是指帶有電感參數的負載，負載電流滯后負載電壓一個相位差特性的為感性負載。
  容性負載一般是指帶電容參數的負載，即符合電流超前電壓特性的負載。
  一個超前一個超后，只適用于 阻性負載。

• 耐沖擊性不好，不適用于動態負載

二、實際使用說明

我們知道了阻容降壓的基本電路，和阻容降壓的原理，那么就來看看實際使用中的電路，然后再說明一下使用 阻容降壓電路需要注意的問題。

2.1 實際應用電路

我們看一下實際應用電路：

電路作為記錄，這里不計算具體數值，但是相對通用標準電路，這里的電路多一些東西，會說明每個部分的特殊用途。

過流浪涌保護:

在上圖中，最前端多了個保險絲 F1， 和 R8 壓敏電阻，這一部分主要起到保護作用，上面的 C4 安規電容，不需要也可以。

在電流過大，或者電壓突變的時候，靠著保險絲和壓敏電阻保護后端電路。

阻容降壓部分:

上面提到過，阻容降壓部分核心為電容，電容實際中一般用 CBB 和 X2 電容，選擇專門用于阻容降壓的電容，就是上圖的 C2 。

上面 C2 并聯了一個電阻 R5，稱為泄流電阻，當負載斷開以后為降壓電容提供放電回路，一般安規有要求，在拔掉電源以后，電壓要在一定時間內衰減到多少，就是靠這個泄流電阻。

上圖中還多了一個 R6， 這個電阻起到的作用是限流保護，此電阻應為阻燃的線繞電阻，防止第一次上電或者快速斷電上電的時候產生的瞬間高壓，對后端電路的沖擊，比如保護整流二極管。

整流部分:

上面電路使用的是全波整流，直接使用的專門的整流橋，就是 D3。

穩壓部分:

穩壓部分就簡單了，根據自己的負載電壓需求，并聯對應的穩壓管，上圖中的 D4。

濾波電容:

濾波電容也比較簡單，上圖的 C3 ，因?yàn)樯蠄D后端我還接了 DCDC 降壓電路，如果直接接負載，建議再加一個 104 的貼片電容來去除高頻諧波。

2.2 電路使用注意事項

阻容降壓電路的注意事項很多文章都有說明，我這邊結合總結一下：

1. 電容的選取應根據負載的電流大小和交流電的工作頻率來決定；
   根據上面分析原理的公式可以確定。

2. 限流電容 必須采用無極性電容；
   實際中一般用 CBB 和 X2 電容，而且有專門用于阻容降壓的電容。

3. 限流電容 須接于火線，且電容降壓不適合動態負載；

4. 需要直流工作時，盡量采用半波整流。
   因?yàn)榘氩ㄕ�流比全波整流相�?duì)安全一些，但是半波整流的功率為全波的一半。

5. 由上面原理分析得到，當電容選定以后，輸出電流 的值就確定了，而輸出電壓就取決于負載電阻大小了。電壓不恒定，所以必須要加穩壓二極管。

6. 在講缺點的時候也提到了，阻容降壓不能用于大功率負載，負載不能是感性負載和容性負載。

7. 穩壓二極管根據負載選定，但是需要考慮一定他的電流因數，下面會分析。

2.3 關鍵器件選擇

保險絲:

一般選用 250VAC ，電流根據自己的負載功率選擇。

壓敏電阻:

壓敏電阻是用來防止浪涌的，一般來說 110V 的時候選 221k, 220V選 471K ，

然后根據負載功率， 5W 以?xún)?nèi)用 7D（型號） ，5W 以上用 10D。

有的地方建議，220V選 10D561；120V 選10D431；

其中 7D 10D 還有14D 是壓敏電阻根據吸收能量的不同來區分的型號。

比如上圖實際電路中選擇的為 7D471。

線繞電阻/限流電阻:

上圖中的 R6，阻燃的線繞電阻，此電阻應選擇耐電流沖擊強和耐高壓的電阻，電阻不能太小，也不能太大，電阻太小沖擊電流大，電阻太大整個電路功耗增大。

所以一般取 R6 電阻在10-50Ω之間 ，上圖實際選的為 33R。

降壓電容:

耐壓應該大于 兩倍的電源電壓：
如果電源電壓為 110V 時，電容的耐壓值必須在 275V 以上；
如果電源電壓為 220V 時，電容的耐壓值需在 600V 以上。

使用無極性電容，常用的CBB 和 X2 降壓電容。

根據負載選定大小，一般推薦的容量有：0.1，0.22，0.33，0.47，0.68uF。

比如上圖實際中選擇的為 0.68uF。

泄流電阻:

耐壓大于降壓電容的電壓，功率要注意，也可以使用兩個電阻串聯起來，比較安全。

斷電后為降壓電路提供放電回路，一般要求斷電后C1電壓衰減到37%的時間應小于1秒

RC < 0.37
R< 0.37/C

取值一般在 470K ~ 1M，比如上圖實際選擇的為 750K，1W。

整流橋:

如果是選擇整流橋，沒什么好說的，如果是使用二極管，注意一下整流電流和最大反向電流。

穩壓管:

根據負載需要的電壓來選擇，具體采用型號由電壓和功率決定。

要特別注意他的電流屬性。

穩壓管的最大穩定電流必須大于降壓電容確定的電流：

原因是電容降壓電源提供的是恒定電流，因此一般不怕負載短路，但當負載完全開路時，限流電阻及穩壓管回路中將通過全部的電流，

假負載:

假負載上圖中沒有，就是與穩壓管并聯一個電阻，在沒有真正負載的時候，這個電阻就成了這個電路的負載，用來防止電路沒有真正負載的時候輸出端電流過流。

耐壓值必須大于輸出電壓，一般取值在 10K~1M ，功率要注意，1/4W以上。

結語

本文通過實際使用過的一個阻容降壓電路，來分析說明了一下阻容降壓電路。

雖然阻容降壓有一些明顯的缺點，很多地方都基本淘汰了，但是在一些低沉本小功率的場合，還是能見到他的身影。

如果預算有限，或者對阻容降壓感興趣，在合理選型的前提下大家都可以嘗試一下這種低沉本的解決方案，如果設計得當，用很低的成本用個幾年也不是什么問題。好了，本文就到這里，謝謝大家！
