用簡單分立元件制作3.7V轉1.5V的穩壓電路，最簡單的電路只需一個三極管和一個穩壓管即可構成。下面介紹兩款簡單易制、不需調試的3.7V轉1.5V穩壓電路。

一、三極管分立元件構成的1.5V穩壓電路

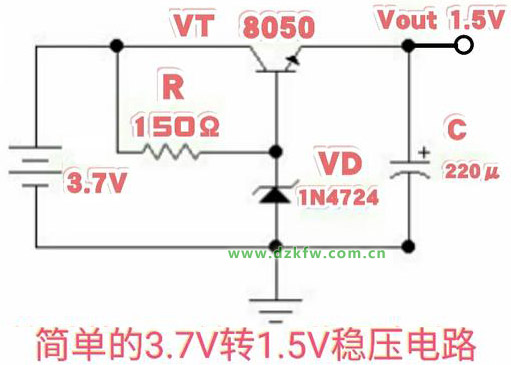

▲ 簡單的分立元件1.5V穩壓電路。

上圖所示的3.7V轉1.5V穩壓電路只使用一個NPN型三極管和2.2V的穩壓管即可構成，并且不需調試即可工作。1N4724為2.2V/1W的穩壓管，這里用于給三極管VT的基極提供一個穩定的2.2V基準電壓，由于8050硅三極管發射結的正向壓降在0.7V左右，故本電路輸出電壓Vout＝2.2V－0.7V＝1.5V。

本電路的輸入電壓（電池電壓）在一定范圍內變化，穩壓管VD的穩定電壓是不變的，故輸出電壓是較為穩定的1.5V電壓。本電路只要改變穩壓管的穩壓值，即可改變輸出電壓，其輸出電流與三極管VT的參數有關，若選用8050三極管，輸出電流約為300mA。

二、AMS1117構成的1.5V穩壓電路

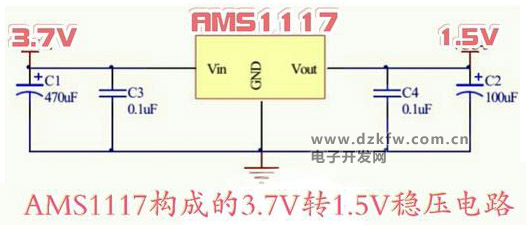

▲ AMS1117構成的1.5V穩壓電路。

AMS1117是一款常用的低壓差穩壓IC，其輸出電流為1A時，壓差僅有1V。本電路選用AMS1117-1.5，其輸入電壓為3.7V，輸出為1.5V的穩定電壓，最大輸出電流為1A。上圖電路只要焊接無誤，不需調試即可工作。

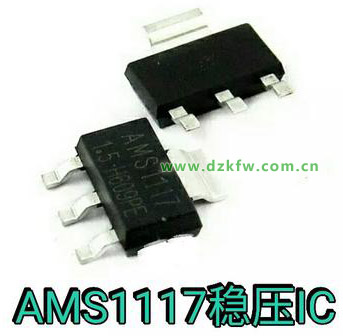

▲ 貼片封裝的AMS1117-1.5。

AMS1117的輸出電壓有多個版本，本電路要求輸出電壓為1.5V，故選用AMS1117-1.5。
