plc起保停控制梯形圖程序詳解

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-12-11
由于plc在運行程序判別觸點通斷狀態時,只取決于其內存中輸入繼電器線圈的狀態,并不直接識別外部設備,因此編程時,外部設備的選用與程序中的觸點類型密切相關。這是一個在對照電氣控制原理圖進行plc編程時易出現的問題。最典型的例子是基本控制--"起保停控制"中的停車控制。

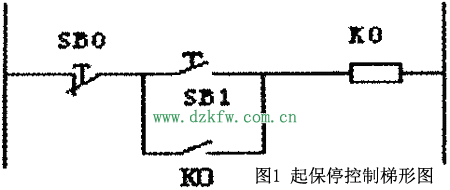

圖1 起保停控制梯形圖
圖1 "起保停控制"電氣原理圖
    圖1為"起保停控制"電氣原理圖,在該系統中,按鈕SB0用于停車控制,因此使用其常閉觸點串聯于控制線路。SBl為起動按鈕,使用其常開觸點。若使用相同的設備(即停車SB0用常閉觸點,起動SBl用常開觸點),利用PLC進行該控制,則需編程梯形圖程序(圖2):

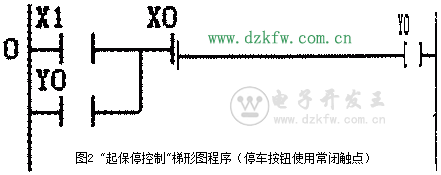

圖2
圖2 "起保停控制"梯形圖程序(停車按鈕使用常閉觸點)
I/O分配:SB0--X0,SBl--Xl,輸出Y0
    該梯形圖中停車信號X0使用的是常開觸點串聯在控制線路中,這是因為外部停車設備選取按鈕常閉觸點所致,不操作該按鈕,則輸出Y0正常接通,若按下該按鈕,輸出Y0斷電。
