PLC邏輯取及驅動線圈指令（LD、LDI、OUT）的用法及使用注意事項

（1） 用法示例

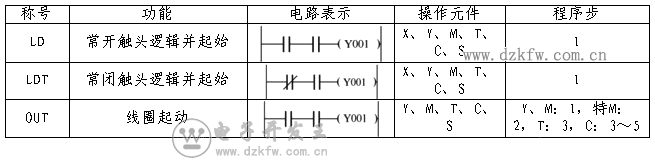

 圖  1 邏輯線圈驅動指令的用法

（2） 使用注意事項

1） LD是電路開始的常開觸點連到左母線上。

2） LDI是電路開始的常閉觸點連到左母線上。

3） OUT是驅動線圈輸出指令，輸入繼電器X不能用此指令。

4） 在*述的ANB、ORB指令中，LD與LDI可用于串、并電路*的起始觸點。

5） 對于定時器，計數器線圈，必須在OUT指令后設定常數.
