圖 西門子plc梯形圖中線圈的編寫原則
西門子PLC梯形圖中線圈的編寫要求
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-07-23

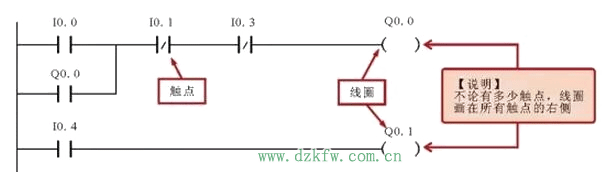

西門子plc梯形中，線圈僅能畫在同一行所有觸點的最右邊，而且，由于線圈輸出作為邏輯結果必有條件，體現在梯形圖中時，線圈與左母線之間必須有觸點，如圖所示。
Tags：PLC梯形圖,線圈
