RS485的應用挺廣泛，可以支持ModBus協議，因?yàn)楹唵�、便宜、可靠、成熟，所以在工業控制、智能儀表和電力通信領域應用很多。

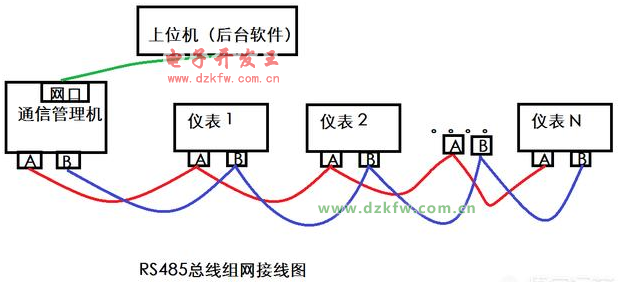

1、我們來看看RS485的一個典型組網結構：

理論上，一條RS485總線的傳輸距離可以達到1200米。但是在實際應用受通信芯片、波特率和線材、干擾等影響，實際上是遠遠達不到這個數值的。

理論上，一條RS485總線可以掛254臺設備，實際上也遠遠達不到，通常的應用中，也就是30臺左右。

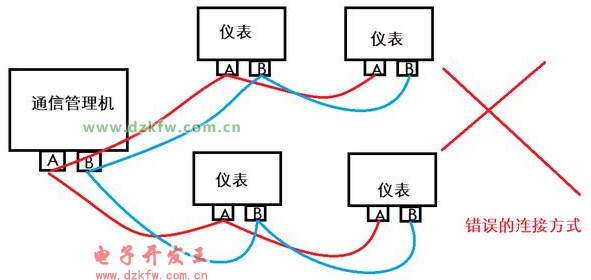

RS485總線要采用上圖手拉手式的總線結構，堅決杜絕星型連接和分叉連接，如下圖：

2、關于線材的選用：

通信線纜要選擇兩芯屏蔽雙絞線，線徑不低于0.5平方。雙絞是因?yàn)?85通訊采用差模通訊原理，雙絞的抗干擾性最好。有些野路子的做法用非屏蔽非雙絞線甚至是網線來敷設485通訊線，是極端錯誤的。

關于保障通信質量的幾種手段：

1、共地法：用1條線或者屏蔽線將所有485設備的GND地連接起來，這樣可以避免所有設備之間存在影響通訊的電勢差。

2、終端電阻法：在最后一臺485設備的485+和485-上并聯連接120歐姆的終端電阻來改善通訊質量。

3、如果通訊距離過長，建議如果超過500米就采用中繼器或者485HUB來解決問題。如果負載數過多，建議如果一條總線上超過30臺就采用485HUB來解決問題。
