一、硬件連接

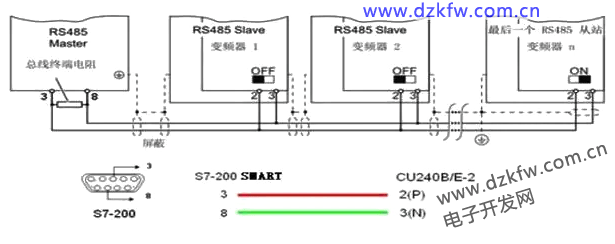

西門子plc與G120變頻器的通訊線連接

MODBUS網絡上只有一個主站存在，且主站在網絡中沒有地址，只有從站有地址。

200作為主站，通信網絡的首、末端要使用終端電阻，200作為首端要在端子3和8間連接一阻值為120歐姆的電阻，最終端變頻器要把終端電阻撥碼開關到ON位置，網絡中間的變頻器終端電阻要在OFF位置。

二、變頻器參數設置

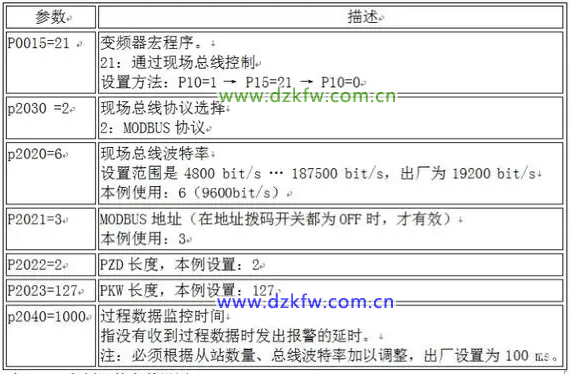

1、G120參數設置

G120變頻器的地址還可通過外部控制單元的撥碼開關設置。

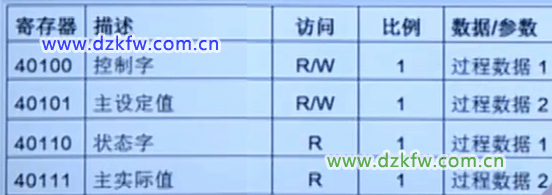

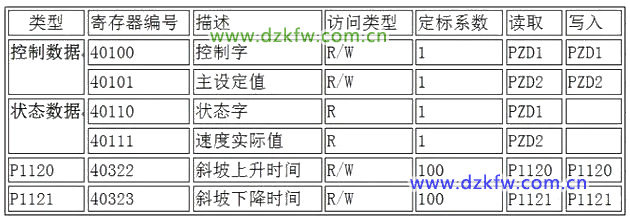

 2、G120變頻器常用MODBUS寄存器對應地址如下表所示：

三、編程

200作為主站

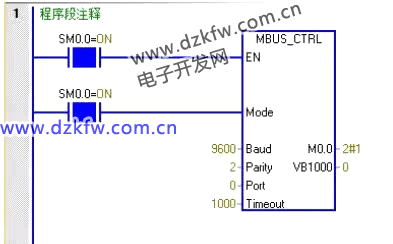

1、初始化端口

PORT端口，0為CPU本體集成的RS485，1為可選擇信號板CM01上的RS485。

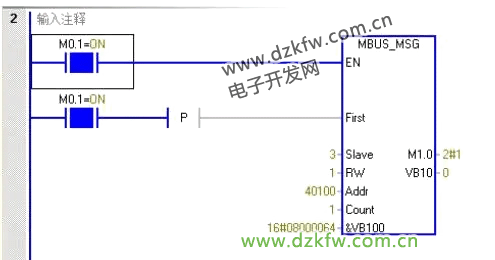

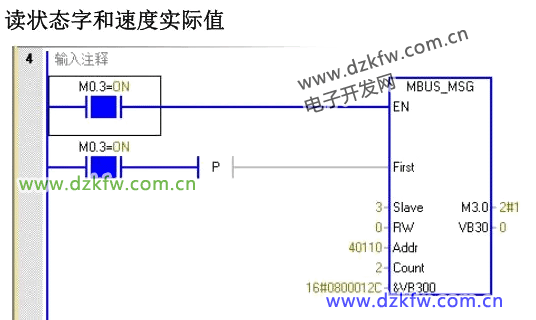

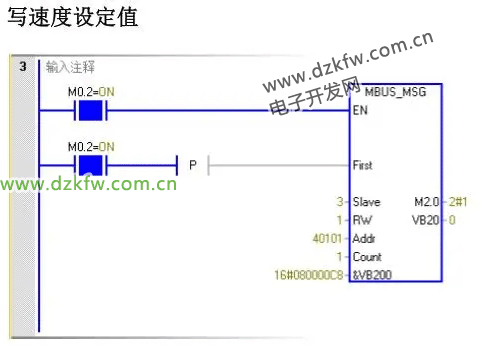

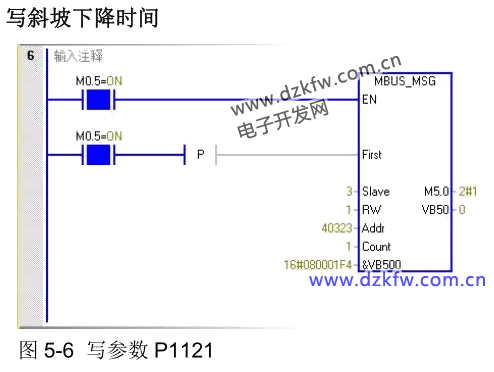

2、讀寫操作

同一時刻只能有一個讀寫功能塊使能。

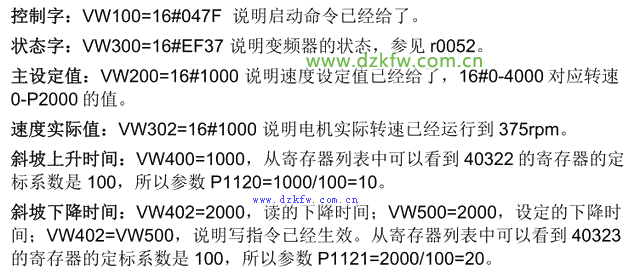

G120控制寄存器

G120常用控制字：
