通過上次的學習，我們應該已經知道可以通過修改SM存儲區（包括控制字節），然后執行PLS指令來改變PTO或PWM波形。除了前面學習的使用步驟和一些使用要點，我們還要知道的就是PTO狀態字節的空閑位（SM66.7或SM76.7），它標志著脈沖輸出完成。另外，在脈沖輸出完成時，我們還可以利用脈沖發送完成中斷，使程序跳轉到中斷服務程序進行執行。那么就補充這幾點內容。下面我們做利用一個脈沖輸出指令做電機正反轉控制的例子。

主程序：

高速計數器子程序：

高速脈沖輸出子程序：

中斷程序INT_0：

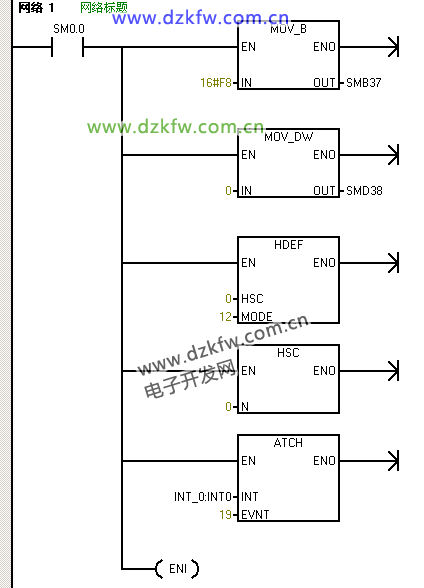

我們首先先做一個高速計數子程序和脈沖輸出子程序，在高速計數器子程序中，首先是定義控制字節，送16#F8到SMB37，定義為加計數更新當前值，傳送0到SMD38寫入初始值，定義的是高速計數器HSC0和HSC模式12，然后激活高速計數器，還做了高速計數器中斷，PTO0完成中斷的事件為中斷事件號19，我們建立中斷程序0和中斷事件19的中斷連接，并全局允許中斷。

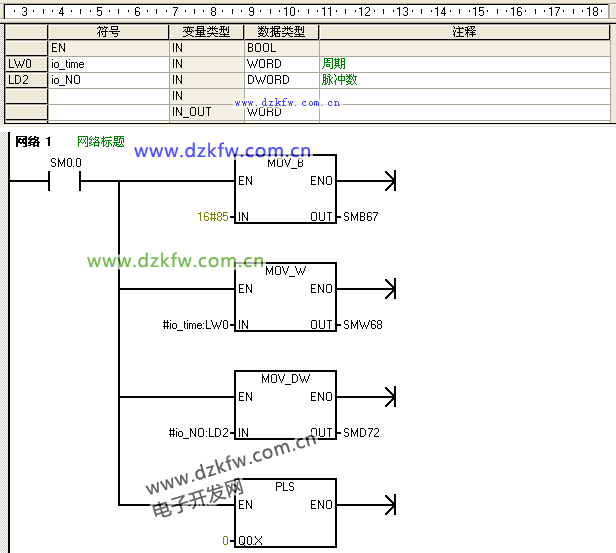

而在高速脈沖輸出子程序里面，我們定義一下接口，定義周期io_time為L(zhǎng)W0，為IN類型的，定義脈沖數io_NO為L(zhǎng)D2，也是為IN類型的，然后寫子程序。首先傳送16#85到SMB67中定義控制字節，這里選擇的是PTO模式、單段、1us/周期、裝入周期和脈沖數的情況（控制字節的定義可以參考PTO/PWM控制字節表），并傳送LW0到SMW68中寫入周期值，傳送LD2到SMD72中寫入脈沖數，最后執行PLS指令。那么這樣是做了一個帶功能參數的子程序，之后在主程序中可以對這個帶功能參數的子程序進行調用。

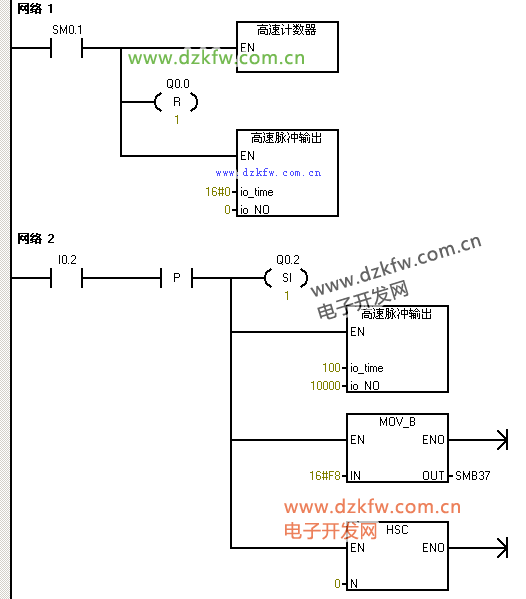

然后我們編寫主程序，在主程序的網絡一中，首先用SM0.1首次掃描驅動高速計數器子程序進行高速計數初始化，同時對Q0.0的過程映像區清零，同時也對高速脈沖輸出進行初始化。在網絡中，我們用I0.2的上升沿來驅動立即置位指令，立即置位Q0.2，同時調用高速脈沖輸出子程序，周期設為100us，脈沖為10000個，同時還要傳送16#F8到SMB37并執行HSC指令進行加計數并更新當前值。那么就就是說當我們接通I0.2時，會在I0.2的上升沿立即置位Q0.2，電機正轉，100us發10000個脈沖，同時高速計數器進行加計數。因?yàn)榻�立了脈沖完成中斷，那么當脈沖發生完成時，會進入到中斷程序進行執行。

那么我們就可以在中斷程序中編寫反轉的控制，因?yàn)樵瓉?lái)是正轉，那么Q0.2是接通的，那么我們就用Q0.2的常開觸點來驅動立即復位指令，立即復位Q0.2，同時調用高速脈沖輸出子程序，周期設為200us，脈沖為10000個，同時還要傳送16#B0到SMB67并執行HSC指令進行減計數并不更新當前值。那么就是說進入中斷時會立即復位Q0.2，電機反轉，200us發10000個脈沖，同時高速計數器進行減計數。

那么對于這樣一個例子，應用到了帶參數的子程序調用、中斷和高速計數器的內容，會不會比較難以理解呢，如果覺得有些模糊的話，可以回看一下前面中斷和高速計數器的內容，這樣可以加深印象呢。
