西門子S7-200 Smart PLC入門筆記8——電機控制子程序調用 子程序?qū)嵗?/h1>

作者：佚名    文章來源：網絡    點擊數：    更新時間：2023/5/29

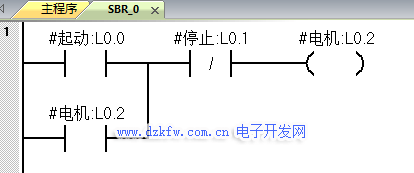

用“起保停”電路來說明，子程序輸出參數類型“OUT”和“IN_OUT”的區別。



（1）首先令電機輸出為“OUT”：

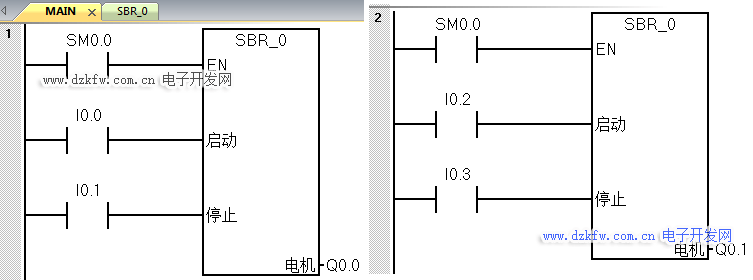

主函數：

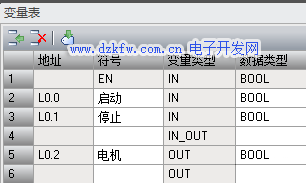

子程序變量表：



此時按下I0.0，Q0.0和Q0.1都會動作，這是因?yàn)椋�這兩個子程序共用一個輸出地址。

（1）首先令電機輸出為“IN_OUT”：

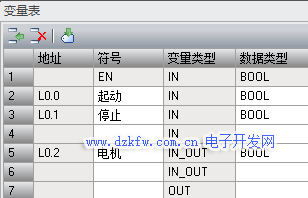

子程序變量表：



此時按下I0.0，Q0.0會動作，而Q0.1不會動作。這樣就能發揮子程序的作用了。
