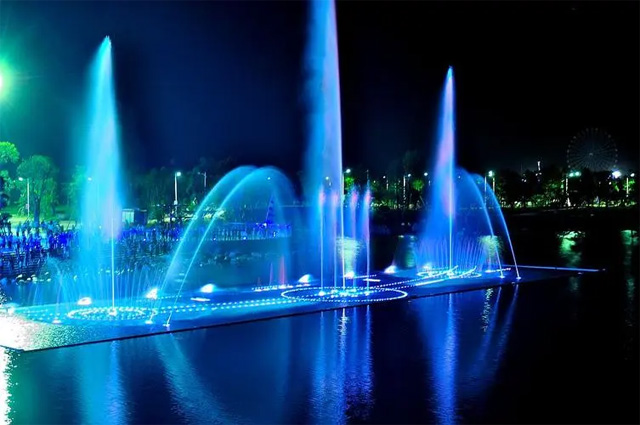

噴泉，指由地下噴射出地面的泉水；特指人工噴水設備，想必噴泉大家并不陌生，在我們的日常生活中比比皆是，例如：公園花草樹木的噴泉，各大商業中心廣場噴泉中心等！噴泉系統可以方便的使用PLC來控制，下面就給大家介紹一下，使用西門子S7-200 SMART PLC進行程序設計。

一、控制要求
使用I0.0來控制M0.0標志位，通過M0.0來啟動噴泉系統，噴泉一到噴泉八每隔50秒相互切換并循環。

二、IO分布表


三、梯形圖程序設計

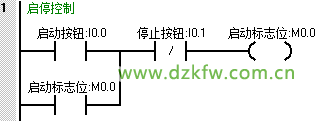

第一步：（啟�？刂疲�

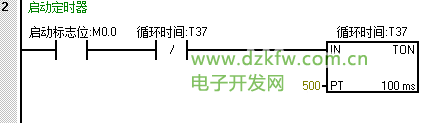

第二步：（啟動定時器）

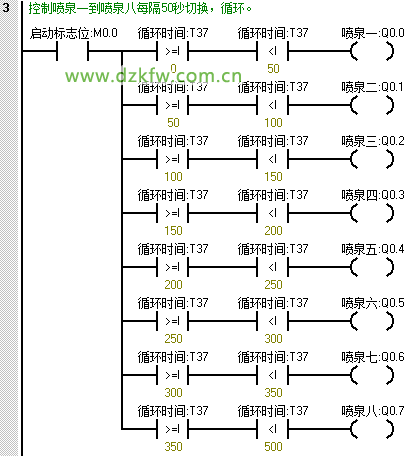

第三步：（控制噴泉一到噴泉八每隔50秒切換并循環。）, 使用比較運算進行設計。
