霓虹燈的亮、美、動特點，是任何電光源所不能替代的，在各類新型光源不斷涌現和競爭中獨領風騷。那么在們工控行業，通過PLC可以實現跑馬燈、霓虹燈程序設計嗎？當然可以，下面就帶大家來實現霓虹燈控制設計。

一、控制要求

控制一組8個霓虹燈，啟動時，要求8個霓虹燈從右到左逐個點亮;全部點亮?xí)r，再從左到右逐個熄滅。全部燈熄滅后，再從左到右逐個點亮全部燈點亮?xí)r，再從右到左逐個熄滅，并周而復始上述過程。

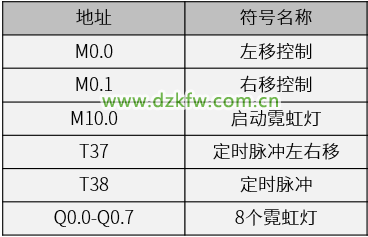

二、PLC內部M/Q地址分布表（觸摸屏按鈕控制）

三、程序設計

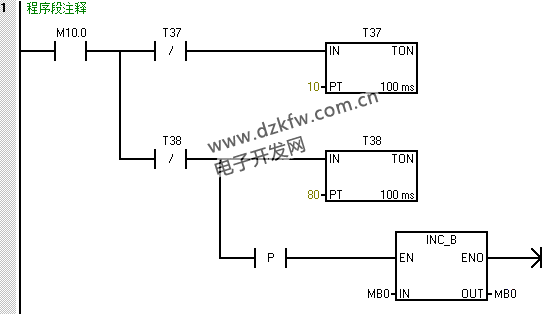

第一步：（PLC開始運行時，T38常閉接點閉合，執行一次INC_B加1指令，MB0=1）

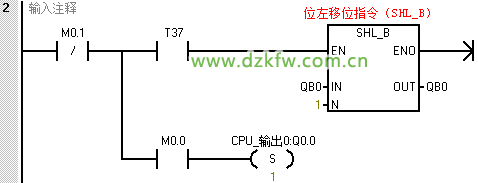

第二步：（MB0的低2位 M0.1=0，M0.0=1，M0.1常閉接點閉合，MO.0常開接點閉合，Q0.0置位，T37每隔1s發一個脈沖，執行左移指令SHL_B，將Q0.0的1依次左移到Q0.1~Q0.7中，ELI~EL8依次點亮，最后QB0=11111111。）

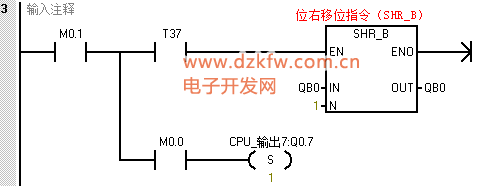

第三步：（T38 隔8s再發一個脈沖執行一次INC_B 加1指令，計數值MB0=2，M0.1=1，M0.0=0，M0.1常開接點閉合，M0.0常開接點斷開，執行SHR_B右移指令，T37每隔1s發一個脈沖QB0=11111111右移一次，最左位補0，變?yōu)镼B0=01111111，每右移一次最左位補0，0依次右移到Q0.7～Q0.0中，EL8～EL1依次熄滅。最后QBO=O0000000。）

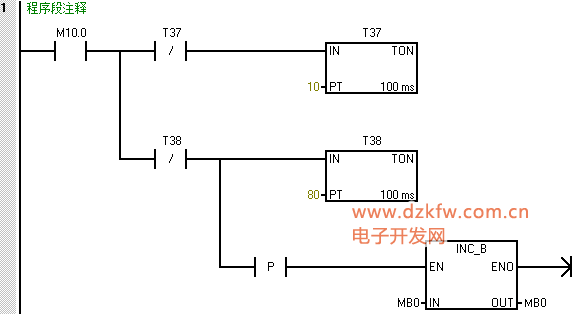

第四步：（T38每隔8s 發一個脈沖，不斷重復上述過程）

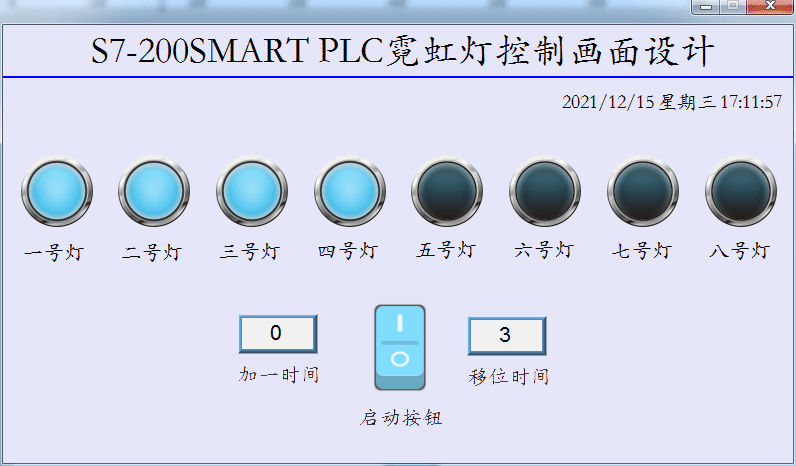

四、觸摸屏畫面演示

按下啟動按鈕定時8秒后啟動一號燈后隔一秒啟動二號燈以此類推直到一號燈至八號燈全部點亮啟動，當八號燈熄滅時隔一秒熄滅七號燈，以此類推直到八號燈至一號燈全部熄滅，T38每隔8s 發一個脈沖，不斷重復上述過程。
