會員注冊西門子plc S7-200按下啟動按鈕指示燈點亮，按鈕使用計數器和計時器的例子

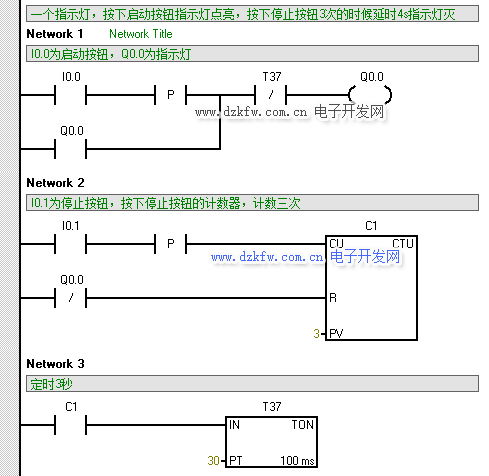

要求：一個指示燈，按下啟動按鈕指示燈點亮，按下停止按鈕3次的時候延時4s指示燈滅，請寫出梯形圖和順序功能圖

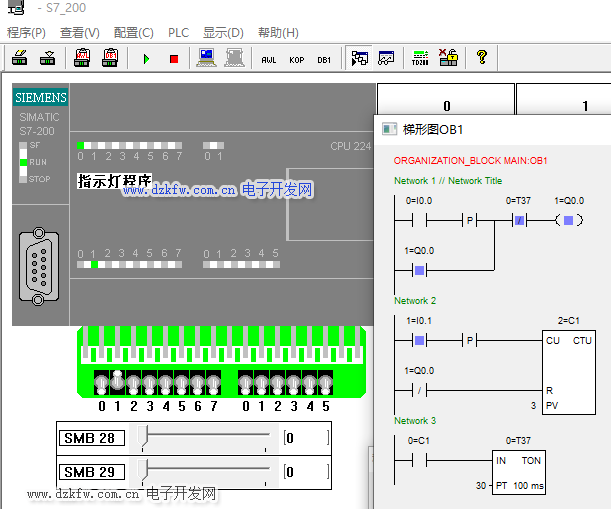

梯形圖程序的仿真：
順序功能圖如下：
西門子plc S7-200按下啟動按鈕指示燈點亮，按鈕使用計數器和計時器的例子
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2023/5/24
Tags：計數器,計時器,西門子plc,S7-200
