說到電機運行，我們?cè)谠O(shè)計程序時常常碰到，電機延遲啟動，延遲停止，或電機啟動一段時間后停止，但我們?cè)谠O(shè)計程序時有沒有更深入進行考慮程序的功能，就比如本文章電機運行2小時后停止2小時在繼續運行，依次循環，這一類程序該如何設計編寫呢？如若不會，機會來了，下面就帶大家來設計這個程序。

一、控制要求

（1）某設備傳送帶啟動需運行2小時，后自動切斷運行。

（2）停止2小時后自動運行。

（3）以上動作重復循環

二、程序設計

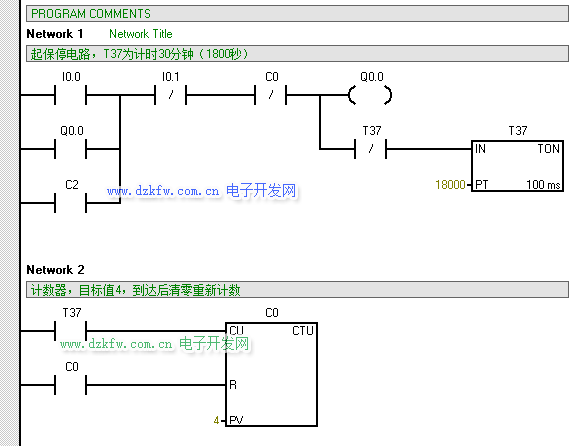

第一步：（通過自鎖程序+定時器+計數器配合實現啟動運行2小時后切斷功能），起保停和定時器TON和計數器CTU

設計思路：定時器PT管腳設定為：18000*100=1800000ms=1800s=30min，通過30min計一次數，計4次數可達120min=2h。

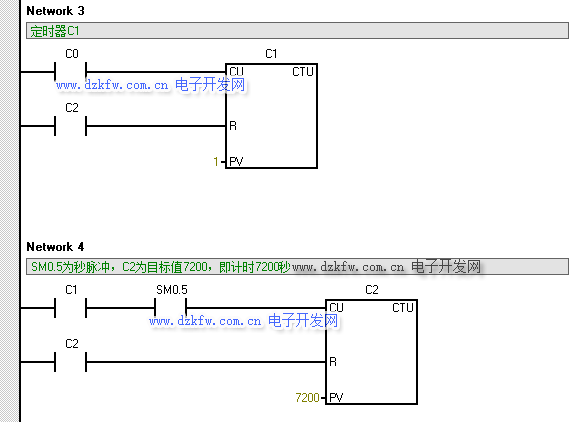

第二步：（通過多個計數器接力+SM0.5指令配合達到斷開2小時后繼續運行啟動運行功能）

設計思路：通過斷開計數器去接通下一個計數器，再加一個SM0.5一秒鐘接通一次，相當于加時間1秒1秒在計時，計7200s=120min=2h即為斷

開時間，時間到去接通電機運行。

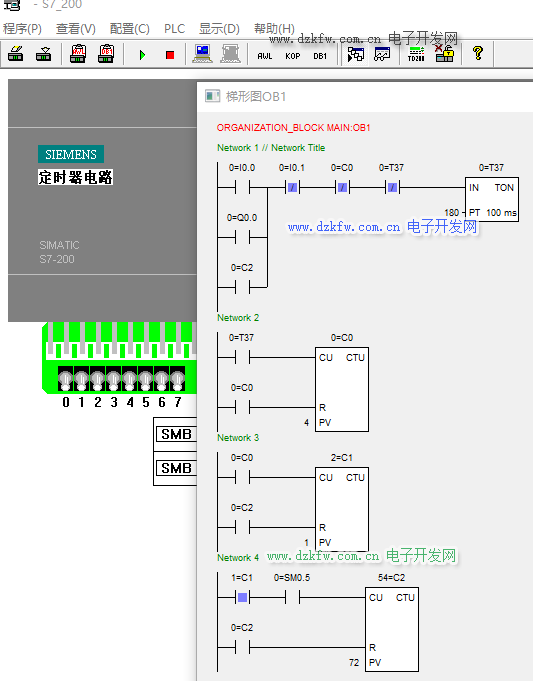

三、程序仿真調試

為方便查看我們把18000修改成180,7200修改成72  ，這樣可以減少等待時間，方便驗證程序的邏輯是否正確
