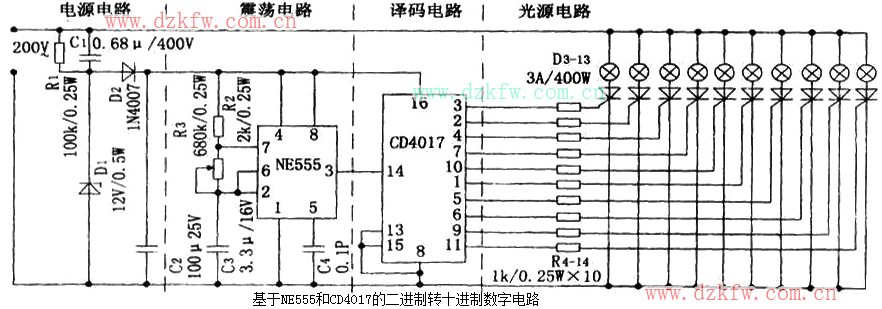

二進制轉十進制數字電路:此電路可以使十的倍數個光源按十進制的自然法則依次交替工作。光源可以按所需要選擇不同顏色的彩燈。該電路元件少、成本低、安裝簡單。


　　
　　該電路主要由兩個集成塊組成，一個是NE555，產生二進制變化、且頻率可調的方波。另一個是CD4017，將二進制轉換為十進制的數字譯碼器，按滿十進位的自然法則循環。該電路分為四個部分，即電源電路、振蕩電路、譯碼電路和光源電路。
　　
　　1．電源電路：該電路由四個分離元件構成，即R1、C1、D1、D2、C2組成電容降壓半波整流電路（其中R1、C1為降壓電阻、電容，C2為濾波電容，D2為半波整流二極管，D1為穩壓管），為集成塊提供直流工作電源。
　　
　　2．振蕩電路：該電路由一塊時基電路集成塊NE555和四個分離C3、C4、R2、R3組成（其中C3為延時充電電容，C4為抗干擾隔離電容，R2、R3為延時充電電阻，而R3又為放電電阻）。通電后，因電容C3兩端的電壓不能突變，第②腳的電壓為低電平，集成塊NE555的內部觸發器被置位，第③腳輸出高電平。同時，由于電源經電阻R2和R3向C3充電，使第⑥腳和②腳的電壓不斷提高，當電位上升到VCC的三分之二時，集成塊NE555的內部觸發器被復位，第③腳的輸出電壓翻轉為低電平。同時集成塊NE555內部的放電管導通，即第⑦腳通過內部的放電管和第①腳相通，C3上儲存的電荷就通過R3第⑦腳放電，使第⑥腳和第②腳的電壓不斷下降，當電位降低到Vcc的三分之一時，集成塊NE555的內部觸發器被置位。同時，集成塊NE555內部的放電管截止，第⑦腳被懸空，電源又通過R3、R2向C3充電，使第⑥腳和第②腳的電壓不斷提高……如此，周而復始，形成振蕩。
　　
　　其振蕩頻率為：f= 1.44(R2 +2R3)/C3而輸出端的高電平維持時間取決于電容C3的充電時間常數。
　　
　　其充電時間的常數為：f充=0. 693( R2+R3)C3而輸出端的低電平維持時間取決于電容C3的放電時間常數。
　　
　　其放電時間常數為：f放=0. 693R3C3由于R3≥R2故可認為f放～f充，目的是減小彩燈熄亮交替的時間間隔的差異。如用作其它情況，可按需要調整R2、R3、C3的參數。
　　
　　綜上分析，第③腳始終處于高電平和低電平的二進制變化狀態，故此電路又稱為無穩態電路。又由于產生的波形變化在理論上呈方形，故又稱為方波發生器。
　　
　　3．計碼電路：該電路僅由一塊CD4017集成塊組成。該集成塊有三個輸入端（即兩個時鐘輸入端CP第14腳和EN第①腳與復位端Cr第⑩腳）。有十個輸出端Q0～P9(依次為第③、⑦、④、⑦、⑩、①、⑤、⑥、⑨、11腳)。還有一個進位端00（第12腳）。其功能是：當復位端Cr加上高電平和正脈沖時，輸出端QO為高電平，其余九個輸出端Q1—Q9均為低電平。時鐘輸入端CP對輸入時鐘脈沖的上升沿計數。NE則對時鐘脈沖的下降沿計數。Q0～Q9這十個輸出端的輸出狀態分別與輸入的時鐘個數相對應。如從0開始計數，則輸入第一個時鐘脈沖時，Q1就變成高電平。輸入第二個時鐘脈沖時，Q2變成高電平。…一直到輸入第十個時鐘脈沖，QO變?yōu)楦唠娖健Ｍ瑫r(shí)，進位端00就輸出一個進位脈沖，作為下一級計數的時鐘信號。Cr為復位端，也稱為清零端。當Cr輸入高電平時，電路復位，即輸出端QO為高電平，Q1一Q9為低電平。如此反復，只要集成塊NE555第③腳送來的二進制信號不消失，CD4017將二進制信號轉換成為十進制信號的計碼工作就會反復進行下去。
　　
　　4．光源電路：該電路主要由光源和可控硅組成。
　　
　　工作時，可控硅的控制腳由CD4017的十個輸出端控制。當可控硅的控制腳接受到高電平時，可控硅就觸發導通，使光源通電發光。
　　
　　注1：計碼電路和光源電路之間串按一個1k電阻的目的是，一旦出現電源波動較大的情況，可以防止CD4017輸出端的電壓和電流過大，而造成可控硅損壞。
　　
　　注2．如果光源發光較暗，可將圖中的單向可控硅改成雙向可控硅。因?yàn)榻涣麟娫诎氩üぷ鳡顟B(tài)電壓會降低。
　　
　　注3：對于初學者，該電路的不足之處是，市電未經過變壓器轉化而采用電阻、電容宣接降低電壓。所以電路安裝好、通電前，一定要檢查線路正確無誤。最好用萬用表檢查電源電路輸入端沒有斷路情況時再通電，且人體不要接觸線路板，以免發生觸電。
　　
　　注4：其它的拓展使用可以是產品計數器、轉速計數器、循環延時器、順序步進器、循環延時開關等。當然用于追光燈、循環燈彩、多變燈彩、禮花爆炸燈、廣告裝飾變化燈（只限為十個花樣）等才是本文的主要目的。
