74ls151是常用的8選1數據選擇器（互補輸出），常用在各種數字電路和單片機系統的顯示系統中，下面我就介紹一下這個元件的一些參數與應用技術等資料。

　　74ls151引腳圖

　　選擇控制端（地址端）為C～A，按二進制譯碼，從8個輸入數據D0～D7中，選擇一個需要的數據送到輸出端Y，G為使能端，低電平有效。

　　（1）使能端G＝1時，不論C～A狀態如何，均無輸出（Y＝0，W＝1），多路開關被禁止。838電子

　　（2）使能端G＝0時，多路開關正常工作，根據地址碼C、B、A的狀態選擇D0～D7中某一個通道的數據輸送到輸出端Y。

　　如：CBA＝000，則選擇D0數據到輸出端，即Y＝D0。

　　如：CBA＝001，則選擇D1數據到輸出端，即Y＝D1，其余類推。

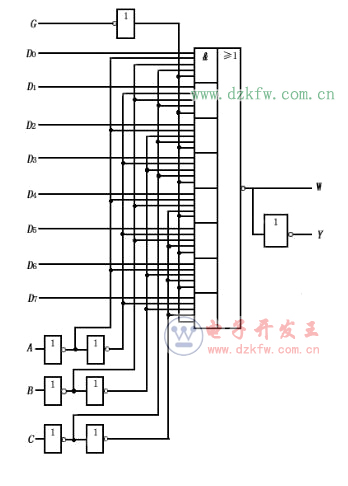

　　74ls151邏輯圖

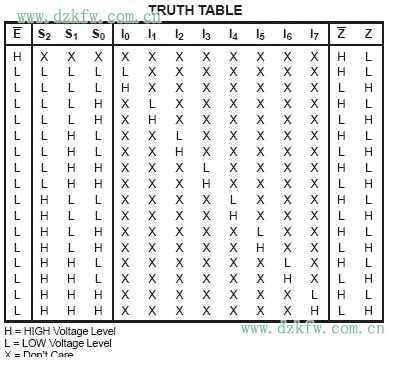

　　74ls151真值表

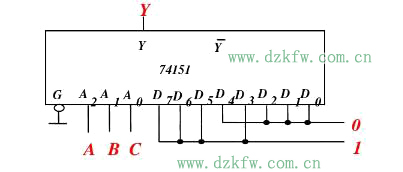

　　74ls151實現三人表決器

　　將輸入變量接至數據選擇器的地址輸入端，即A=Ay，B=A，C=A。o輸出變量接至數據選擇器的輸出端，即L=Y。將邏輯函數L的最小項表達式與74151的功能表相比較，

　　顯然，Y式中出現的最小項，對應的數據輸入端應接1，Y式中沒出現的最小項，對應的數據輸入端應接0。即D3=D5=D6=D7=1;D0=D1=D2=D4=0。

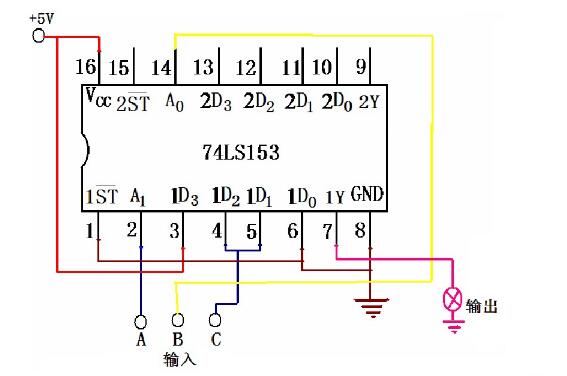

　　該邏輯函數含有三個邏輯變量，可選其中的兩個（A，B）作為數據選擇器的地址輸入變量，一個（C）作為數據輸入變量。

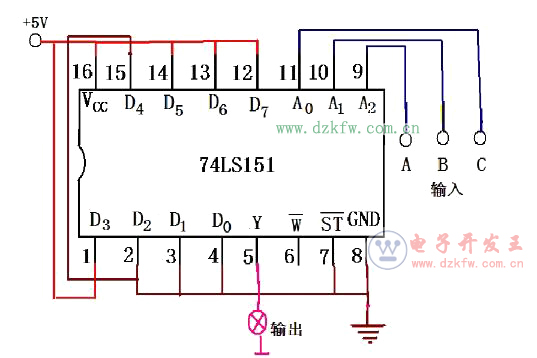

　　用數據選擇器74LS151實現接線圖
