三菱PLC模擬軟件FX-TRN-BEG-C是針對三菱FX系列PLC設計的一套模擬軟件，可以幫助初學者掌握和理解FX 的指令系統，因此要求初學者必須熟悉三菱PLC的指令格式和輸入方法。

三菱PLC學習仿真軟件下載：www.shkcfs.com/soft/UploadSoft/FX-TRN-BEG-C.zip

在啟動畫成時，會出現一個登錄窗口，你可以輸入一個用戶名和密碼，做為你學習的一個記錄。一般，沒必要設置，只要點開始就可以進行學習了。

接著出現訓練的主畫面，學習共A～F 共6 個學習階段，由簡到難，由線入深。建議初學者從A 開始一步一步學起,可以先認真看一下幫助文件，先了解一下軟件使用的有關事項。

培訓畫面組成：

說明：3-D 畫面仿真和操作面板中的的X 和Y 是指控制其相應設備的輸入和輸出，如傳送帶旁寫有的“Y1（輸送帶正轉）”指的就是當PLC 的Y1 為1 時，輸送帶就正向運轉，傳感器X0 指的是檢測物體的傳感器在PLC 的輸入是X0，等等。
索引窗口中指導你學習的方法和學習步驟，剛開始學習時建議你按它的提示一步一步來做，熟練后可以不按它的步驟來，可以利用已知的指令對模擬的動作加以擴展，如：索引窗口中要求實現按下一個按鈕（如X1）后機器搖臂供給（Y0=1），你可以用你學過的定時器或其它方法來實現機器搖臂的自動供給。但編程時必須和3-D 仿真畫面及操作面板中提供的輸入輸出地址相同（如機器搖臂供給地址是Y0，在編程時必須使Y0=1才能供給貨物）。下面重點介紹梯形圖程序區域的用法：

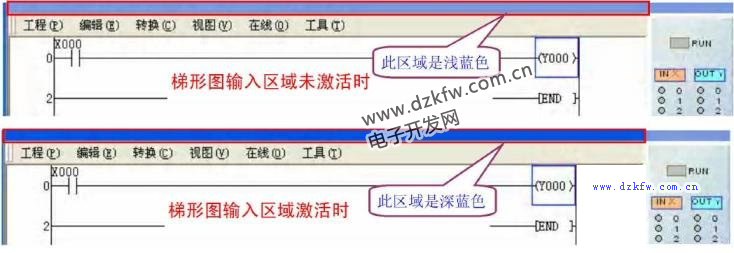

在輸入程序或操作程序區域各菜單時，必須使該區域處于激活狀態，方法是：點擊左上角人像下面的“梯形圖編輯”按鈕，此時梯形圖輸入?yún)^(qū)域上方的藍色條變?yōu)樯钏{(lán)色（未處于激活時是藍色），如下是程序輸入?yún)^(qū)域激活前和激活后的對比：

梯形圖輸入?yún)^(qū)域激活前后對比

（1）菜單的用法
菜單中的各項目和其它軟件的內容差不多，下面只介紹幾個不同之處和用的比較多的菜單項。
★ “轉換”—“轉換（F4）”

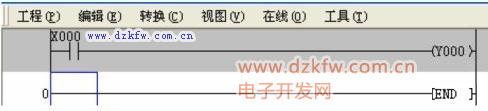

當在程序輸入?yún)^(qū)域輸入程序或程序有改動后，新輸入的程序或改動部分背景色會變?yōu)榛疑�，如下圖所示。此時執行此菜單項對程序進行編譯（或按F4 鍵或程序輸入?yún)^(qū)域下方快捷菜單最左邊的轉換按鈕 ，），如程序無錯誤，就會編譯通過，程序背景色變白色。

★ “在線”—“寫入PLC”
程序?qū)懲瓴⒕幾g通過后，執行此項，模擬寫入PLC（實際上PLC 并不存放），寫入完成后，會提示“寫入完成，仿真將啟動”對話框，點擊“確定”后，右側“輸入輸出映像表”中的“RUN”指示燈 就會亮，表示PLC 已經運行，這時就可以使用操作面板中的操作按鍵進行模擬了。此功能也可以通過左上角人像下面的“PLC 寫入”按鈕來實現。
（2）節點快捷菜單的說明
在程序輸入?yún)^(qū)域的下方是節點快捷輸入菜單項，是比較常用的節點。當把鼠標放于某個節點上時，會顯示節點的名稱（如常開，常閉，線圈，應用指令，上升沿，下降沿等）。
★ 常開，常閉節點指令

沒什么可說的，就和電氣原理圖中的常開，常閉一樣，使用方法也大概一樣。如下這段程序是電氣控制中常用的自保停電路的PLC 梯形圖，其中X000 接起動按鈕（常開），X001 接停止按鈕（接常開，注意：根據此梯形圖，停止按鈕必須接常開，如和電氣原理圖中一樣也接常閉，則此梯形圖不會有輸出。
這是因?yàn)椋喝缤Ｖ拱粹o接常閉，X001 就會等于1，則是梯形圖中的X001 常閉節點就會斷開。如非要停止按鈕接常閉節點，則梯形圖中的X001 應換為常開。這也是PLC 程序和電氣原理圖的一個區別吧），Y000 則接控制電機的接觸器線圈。你可以看一下是否和電氣原理圖中的分析方法是否一樣。

另外順便說一下，PLC 外接開關（如開始按鈕，停止按鈕等）的形式最好是常開節點，這樣在PLC 程序圖中的分析方法才能和電氣原理圖的分析方法一樣。不過等你對PLC熟了后，就無所謂了。

★ 上升沿和下降沿指令

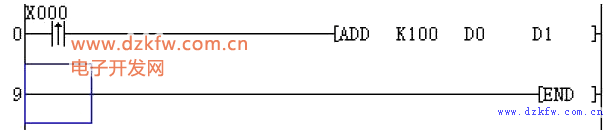

即是節點只在閉合的上升沿或下降沿時執行節點后的指令，當閉合或斷開后，就不執行了。如下圖所示，只在X000 的上升沿執行后面的加法指令，而當X000 閉合時，則不會執行加法指令，這樣可以減少PLC 的程序掃描時間。

★ 線圈指令

即是PLC 的輸出信號，其中既包括實際的物理輸出（如Y0，Y1，Y2…
等這些可以控制PLC 外部元器件的輸出），也包括PLC 內部的一此中間繼電器（如：M0，M1…等）、定時器（T0，T1…等）和計數器（如C0，C1…等）等，都使用此線圈指令。
在輸入定時器或計數器時，要求你熟悉該指令。如下為定時器指令輸入時的對話框，其中的K10 是十進制的10（十六進制以H 打頭，應是：H10，即十進制的16），在三菱中T0 的計時單位為100ms，因此輸入T0 是計時10*100ms=1s。到時后，T0 的常開節點合，常閉節點斷開。


計數器也一樣，但不分計數單位，如下圖讀數器C0 計數到100 時，其常開節點閉合，常閉節點斷開。


★ 應用指令

主要是一些四則運算指令（加，減，乘，除），邏輯指令（或，與，異或等）和特殊模塊指令等，在輸入時，請查看相關的指令手冊。如下是輸入加法指令時的界面，其含義是：D1=D0+100。

另在以下目錄中對應每個練習階段都有對應的例程，在學習時可以參考：
培訓軟件安裝目錄/FXTRN/EXAMPLE在培訓軟件的梯形圖輸入界面的“工程”-“打開工程”可以到相應的目錄打開文件，再寫入PLC 后進行演示模擬。
文件的命名方法是：如文件名是A-3-1 對應的是A 階段學習第3 節的程序，文件名最
后一個數字1 表示的是第1 個程序（有多個不同的程序，只是在控制方式上有區別，如手動和自動上的區別）。
