本文將介紹如何使用三菱PLC編程軟件GX Developer進行PLC程序的模擬，適合對此還不了解的讀者參考學習。

第一步：我們首先繪制一個plc的簡單程序。

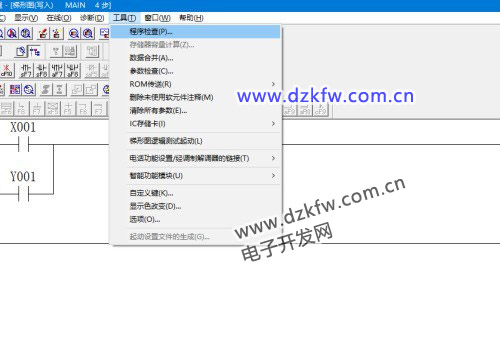

第二步：為了確認程序沒有錯誤，我們?cè)诓藛螜邳c(diǎn)擊工具-->程序檢查。

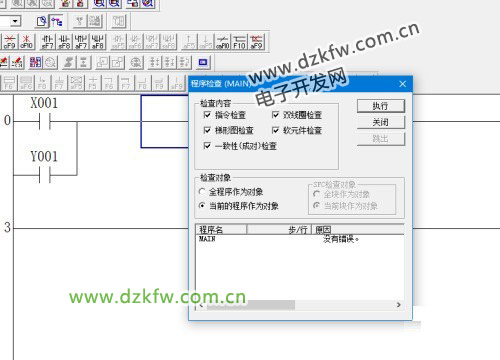

第三步：系統會自動的檢查是否有錯誤。這里只檢查梯形圖的繪制錯誤。確認沒有問題。

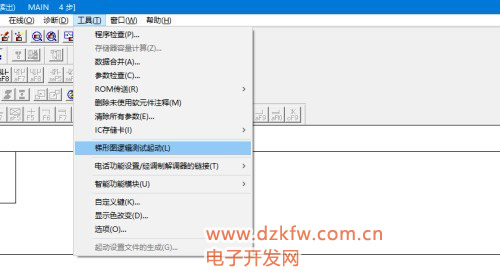

第四步：在菜單欄點擊工具-->梯形圖邏輯測試啟動。



第五步：等待啟動完成，顯示監視狀態。

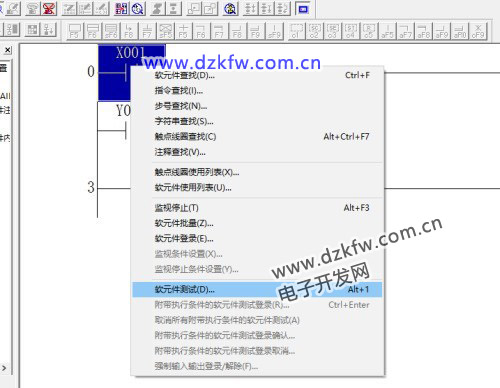

第六步：在元件中右擊選擇軟元件測試。

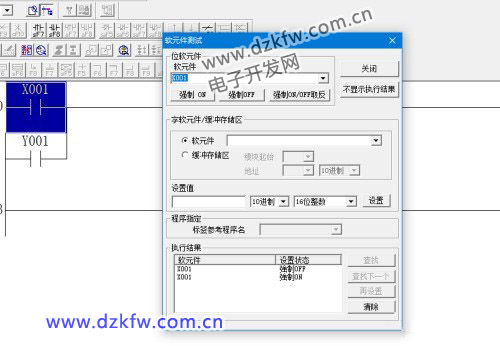

第七步：選擇強制取on，則閉合元件。

以上就是小編給大家?guī)�來的三菱PLC編程軟件如何模擬plc程序的全部內容，希望本文內容能幫助到大家!
