軌跡跟隨：指一個運動的物體跟隨另一個主動運動物體而實現實時的位置，速度和方向的運動。在變壓器漆包線纏繞機，一次性筷子包裝機，數控機床手搖輪等機械上廣泛應用，下面來介紹其工作原理。

首先要有一個主動運動的軸簡稱：主軸。主軸通常做無規律的運動，通過編碼器檢測主軸旋轉一圈的時間，再根據跟隨軸一圈需要行進的距離算出跟隨速度，利用可實時修改頻率的發脈沖指令發送脈沖，驅動步進或伺服運動。

例題：主軸由變頻器帶動運行，主軸上安裝了一個600線的編碼器，跟隨軸由步進電機驅動，旋轉一圈需要3200個脈沖。要求實現編碼器旋轉一圈的同時，步進電機也旋轉一圈，方向也會隨著主軸改變。

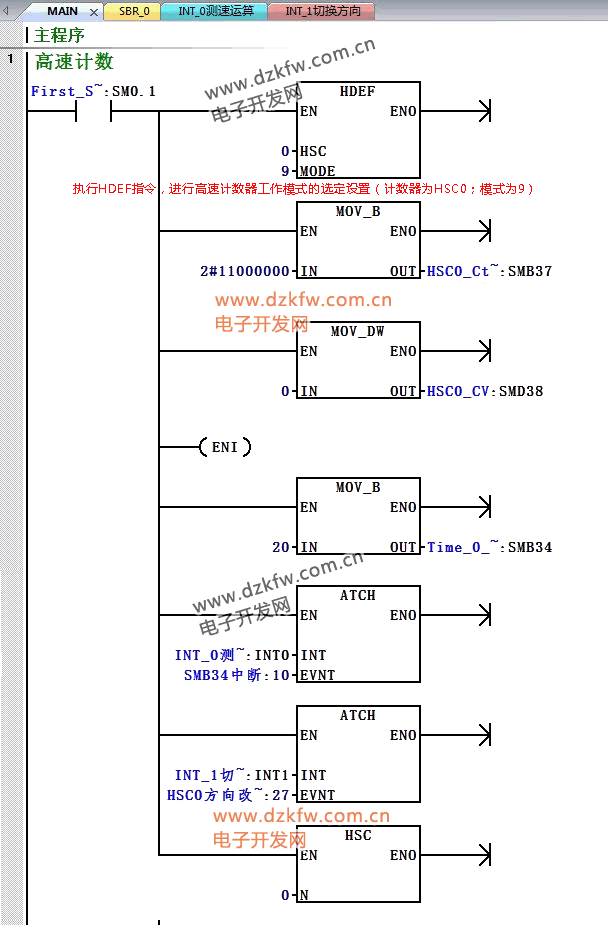

主程序需要編寫高速計數每20ms讀取一次計數值，(高速脈沖HDEF指令和中斷程序運用）如下所示：

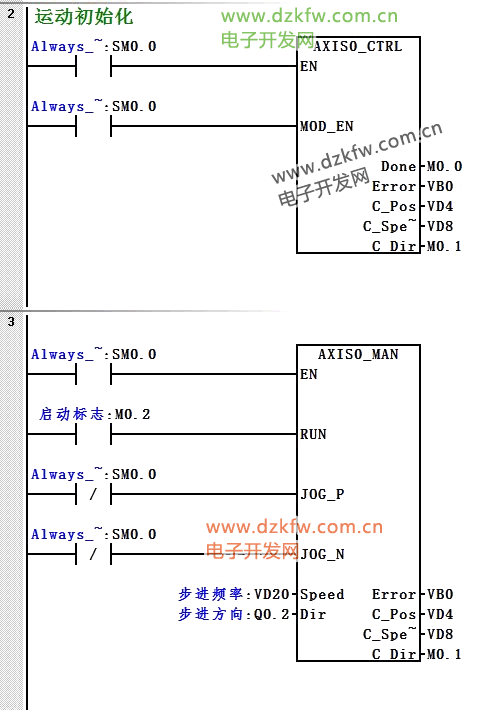

高速脈沖輸出程序，此處省略運動向?qū)ЫM態。

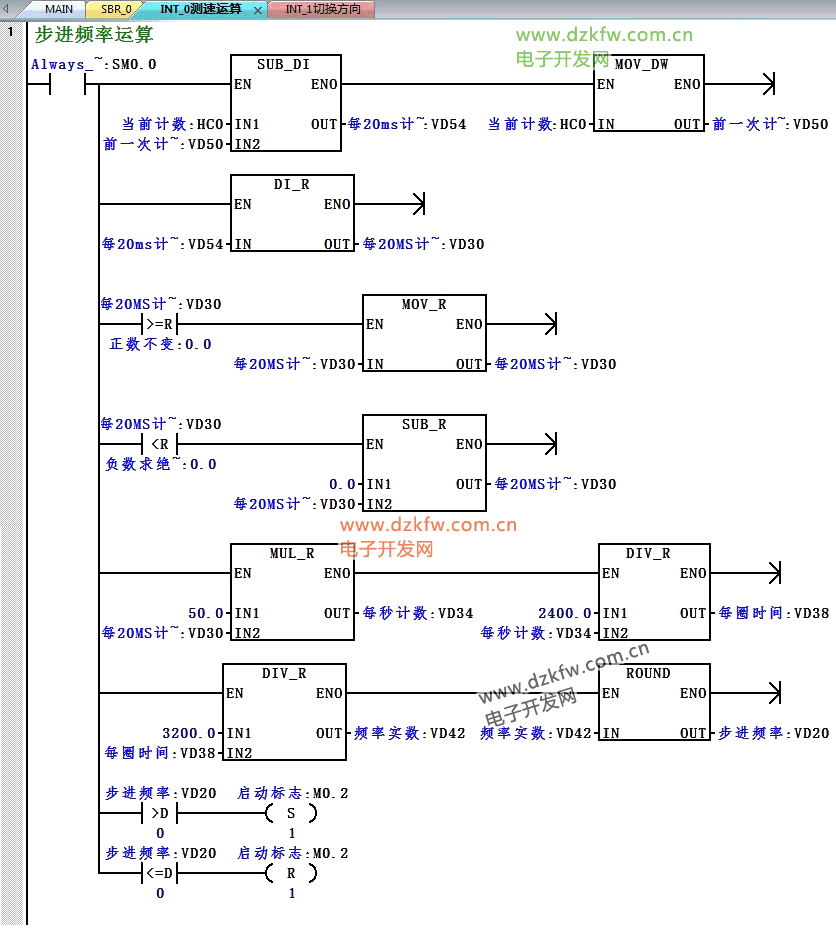

每20ms測算出步進電機頻率的中斷程序如下所示：

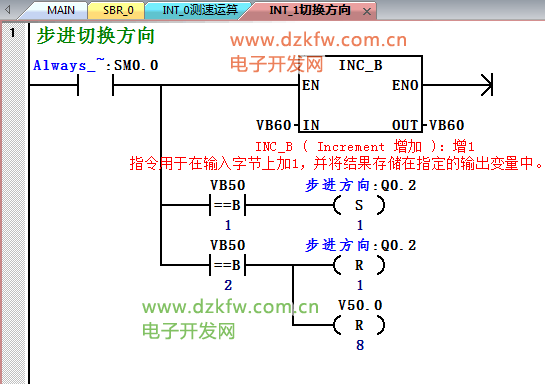

由于方向要實時根據編碼器旋轉方向而改變，所以在向?qū)е袥]有組態方向，而需要利用高速計數方向改變中斷來切換方向，程序如下所示：

此處只介紹跟隨的主體程序，利用這個原理可以做出很多復雜的運動控制，如果閱讀過程中有什么問題或者你有更好的方法，歡迎關注“電子開發網”公眾號。
