一個傳送帶順序啟動與停止的梯形圖

說明：該程序使用定時器（t）來做為延時啟動與停止的控制元件。

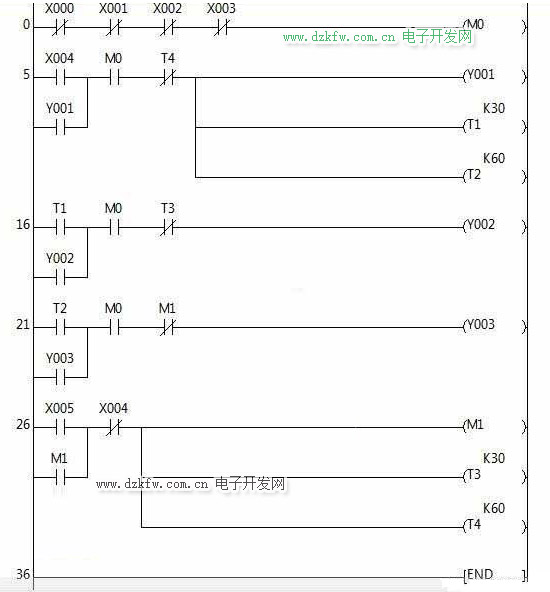

程序：

元件介紹：

x0為急停按鈕；

x1、x2、x3為三個電機的熱繼電器；

x4為啟動按鈕；

x5為停止按鈕；

y1、y2、y3為電動機接觸器；

程序說明：

1、當急停及熱繼電器處于接通狀態(tài)，m0輔助繼電器得電。

2、按下啟動按鈕x4信號接通，y1繼電器得電。同時t1、t2接通。

3、當t1的延時時間到后，y2繼電器得電。

4、當t2的延時時間到后，y3繼電器得電。

至此，三臺電動機順序啟動完成。

5、當按下停止按鈕x5信號接通，m1輔助繼電器得電控制y3繼電器斷開，同時接通t3、t4定時器。

6、當t3的延時時間到后，y2繼電器斷開。

7、當t4的延時時間到后，y1繼電器斷開。

至此，三臺電動機順序停止完成。

8、當按下急停按鈕或熱繼電器斷開，三臺電機同時斷電。
