有關西門子plc的編程實例，怎么用plc程序來實現十字路口交通信號燈燈控制系統，以下是西門子plc編程實例此功能的例子，包括i/o地址分配與程序梯形圖，有需要的朋友參考下。

使用硬件西門子S7-200或200SMART,

編程軟件V4.0 STEP 7 MicroWIN SP9

紅綠燈控制，十字路口交通信號燈控制系統

1、任務需求

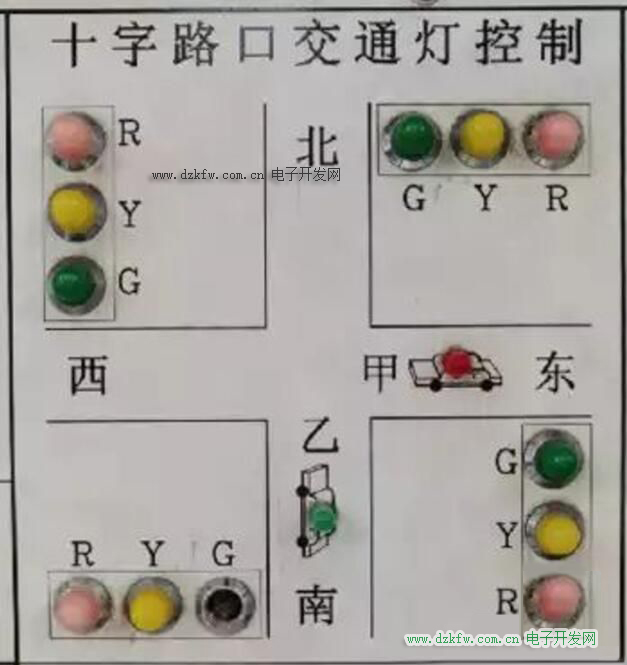

十字路口交通燈的PLC控制系統：

（1）信號燈受一個啟動開關（SD）控制，當啟動開關接通時，信號燈系統開始工作。先南北紅燈亮，東西綠燈亮。

（2）南北紅燈亮維持30秒。東西綠燈亮維持25秒。到25秒時，東西綠燈閃亮，閃亮3秒后熄滅。在東西綠燈熄滅時，東西黃燈亮，并維持2秒。到2秒時，東西黃燈熄滅，東西紅燈亮。同時，南北紅燈熄滅，綠燈亮。

（3）東西紅燈亮維持45秒。南北綠燈亮維持37秒，然后閃亮3秒后熄滅。同時，南北黃燈亮，維持5秒后熄滅，此時南北紅燈亮，東西綠燈亮，周而復始。

（4）當啟動開關斷開時，所有信號燈都熄滅。

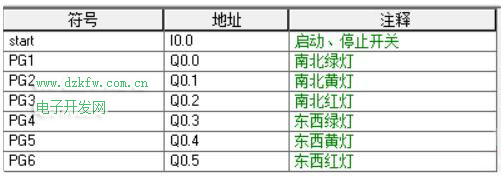

2、十字路口交通燈I/O地址分配

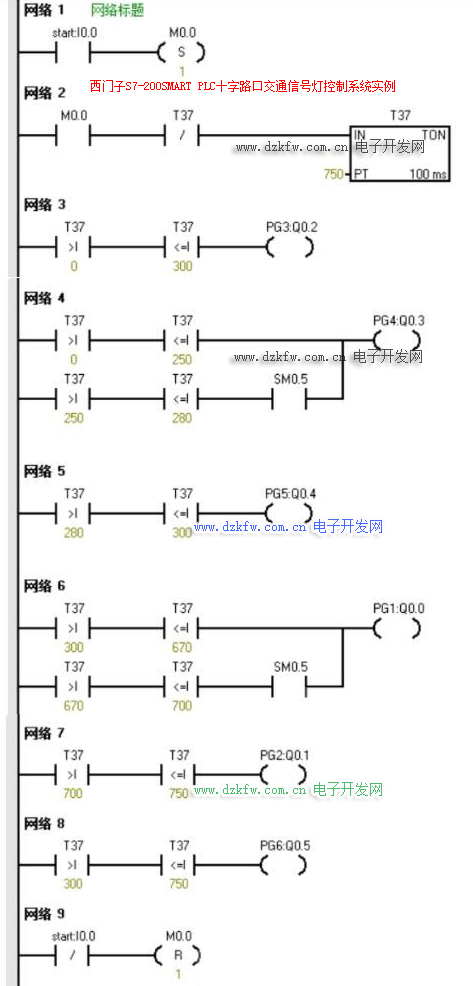

3、十字路口交通燈程序（梯形圖）
