一、S7-200 量程轉換的基本概念

    1. 工程量：指工程設計中沒有量化之前的物理量，如溫度、壓力、流量、轉速等；

    2. 模擬量：指傳感器輸出的標準直流信號，如0--20MA、4--20MA、0--10V、1--5V 等

    3. 數字量（量化值）：指與模擬量相對應的數值，如0--10V 模擬量對應0--32000 數字量；

    4. 量程：工程量上限值減去工程量下限值；

    5. 值域：數字量上限值減去數字量下限值；

    6. 量程轉換：把模擬量地址上的數字量經過PLC 的數學運算指令運算后轉換成工程量的方法。


二、S7-200PLC 量程轉換的過程

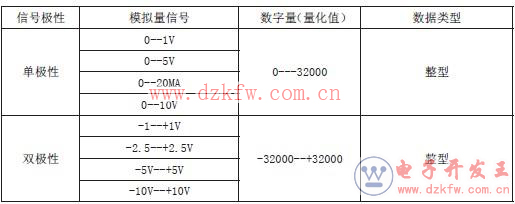

三、S7-200PLC 模擬量信號與數字量的關系

四、量程轉換公式及其用法量程轉換公式

五、量程轉換公式的使用方法

    某工程使用CPU224 擴展EM235模塊測量溫度，溫度傳感器的測量范圍是-50 ℃ ----+120 ℃，信號輸出0----10V，接在模擬量模塊的輸入端A 口（地址AIW0），假設AIW0=10000，此時溫度是多少？根據給定條件：yH=120.0℃、yL=-50.0 ℃、xH=32000.0、xL=0.0、x=10000.0，則y=3.12℃

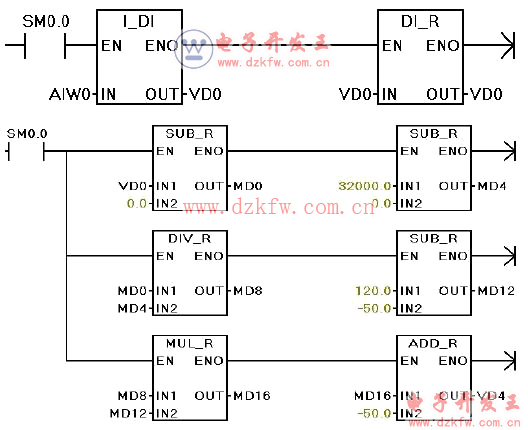

六、S7-200PLC 量程轉換的編程方法

    1. 讀取模擬量地址的數據并轉換為浮點數存入VD0 地址里

    2. 把得到的數字量轉換為工程量（量程轉換），首先給各變量分配地址并安排在V 區，中間結果安排在M 區，最終結果存儲在VD4 地址上，人機界面讀取VD4地址得工程量數值。X=VD0、Y=VD4

七、S7-200PLC 執行數學運算之前，必須將數據轉換為同一類型的數據，然后再進行運算。如果對數據類型不是特別熟悉將數據一律轉換為浮點數再進行運算。
