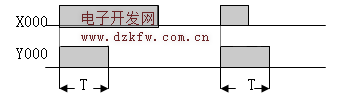

首先介紹一個常用的點動計時器，其功能為每次輸入X000時，接通時，Y000輸出一個脈寬為定長的脈沖，脈寬由定時器T000設定值設定。它的時序圖如下圖所示：

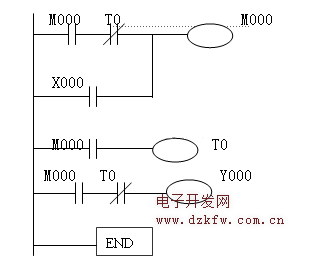

根據時序圖我們就可畫出相應的梯形圖：

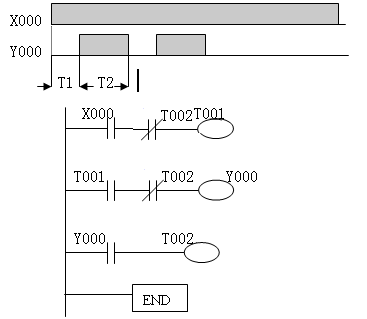

運用定時器還可構成振蕩電路，如根據下面的時序圖，我們可用兩個定時器T001、T002構成振蕩電路，其梯形圖如下：
