在學習PLC時，接觸很多指令，其中功能指令中的傳送指令，傳送指令是傳送地址或數值，那么對于BOOL型變量是否可以使用呢？這是一個思考的問題，在本文章就給大家詳細分析傳送指令如何對位進行控制和設計程序。 以下程序可以實現跑馬燈功能（流水燈功能）

一、傳送指令（說明）

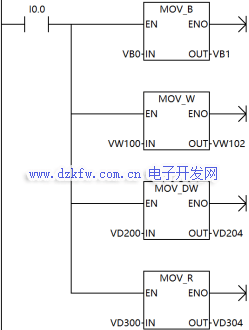

單個傳送指令（把IN數據傳送至OUT數據地址）

傳送存儲區大小可分為：字節、字、雙字、實數

塊傳送指令（IN：起始地址、N：連續地址數）

傳送存儲區大小可分為：字節、字、雙字

二、控制要求

（1）有八盞燈，四個為一組， 每隔0.5s交替亮一次，重復循環。

（2）需按下啟動按鈕才能執行閃爍，按下停止燈閃爍停止。

三、程序設計

第一步：（編寫起保停程序，線圈使用內部標志位M做中間變量）

第二步：（通過中間變量M0.0接通SM0.5外加上升沿傳送二進制0101 0101至QB0）

QB0被傳送至二進制0101 0101后其中Q0.0、Q0.2、Q0.4、Q0.6四個燈閃爍

第三步：（通過中間變量M0.0接通SM0.5外加下降沿傳送二進制1010 1010至QB0）

QB0被傳送至二進制1010 1010后其中Q0.1、Q0.3、Q0.5、Q0.7四個燈閃爍）

第四步：（按下I0.1停止中間變量M0.0和復位QB0所有位）

四、程序設計思路

通過SM0.5一秒鐘周期加沿脈沖中上升沿和下降沿，上升沿目的是接通一個脈沖傳送，下降沿目的正好和上升沿做一個之間的時間交叉，這樣就是來回反復的傳送切換。

以上即為基于S7-200SMART PLC八盞燈交替閃爍程序設計。
