目錄

一、交通燈實驗?zāi)康?/P>

二、實驗說明

三、 實驗面板圖

四、 實驗接線

五、 實驗手冊的梯形圖參考程序

六、 自己根據功能需求，繪制的順序功能圖

七、 根據順序功能圖，用置位復位指令繪制梯形圖程序

八、 小結

硬件選擇：西門子S7-200 SMART PLC CPU:SR20 (繼電器輸出）

軟件：STEP 7-MicroWIN SMART

一、實驗?zāi)康?/H1>

熟練使用基本指令，根據控制要求，掌握PLC的定時器和寄存器的用法，熟悉梯形圖編程方法和程序調試方法，了解使用PLC解決一個實際問題。

二、實驗說明

信號燈受一個啟動開關控制，當啟動開關接通時，信號燈系統開始工作，且先南北紅燈亮，東西綠燈亮。當啟動開關斷開時，所有信號燈都熄滅；南北紅燈亮維持25秒，在南北紅燈亮的同時東西綠燈也亮，并維持20秒；到20秒時，東西綠燈閃亮，閃亮3秒后熄滅。在東西綠燈熄滅時，東西黃燈亮，并維持2秒。到2秒時，東西黃燈熄滅，東西紅燈亮，同時，南北紅燈熄滅，綠燈亮,東西紅燈亮維持30秒。南北綠燈亮維持20秒，然后閃亮3秒后熄滅。同時南北黃燈亮，維持2秒后熄滅，這時南北紅燈亮，東西綠燈亮。周而復始。

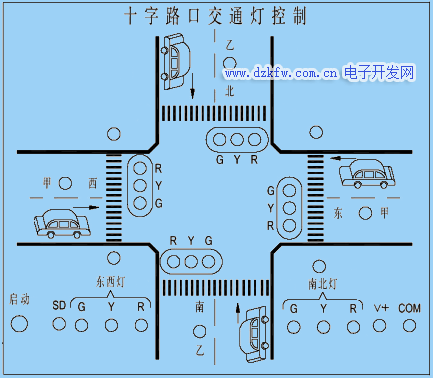

三、 十字路口交通燈控制實驗面板圖,紅綠燈

四、 實驗接線

公共端接線：

1L、2L、M和實驗?zāi)�塊的"COM"端相連；

2M、L+和實驗?zāi)�塊的"V+"端相連。

輸入輸出接線：

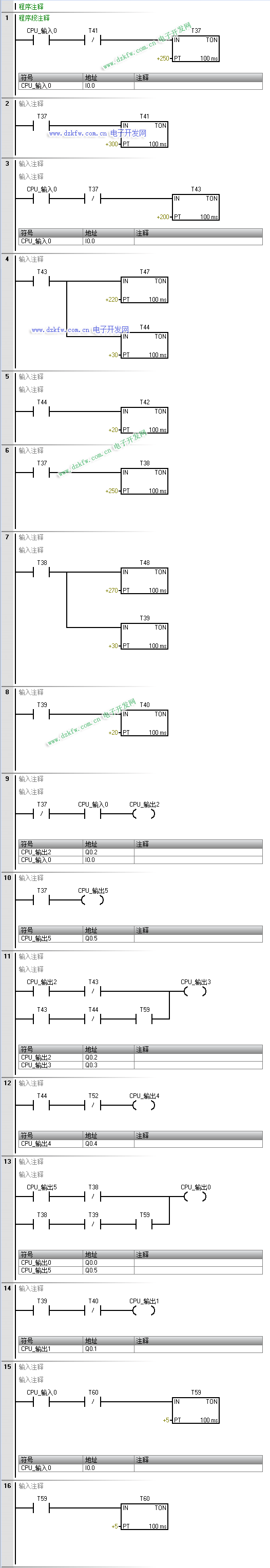

五、 實驗手冊的梯形圖參考程序

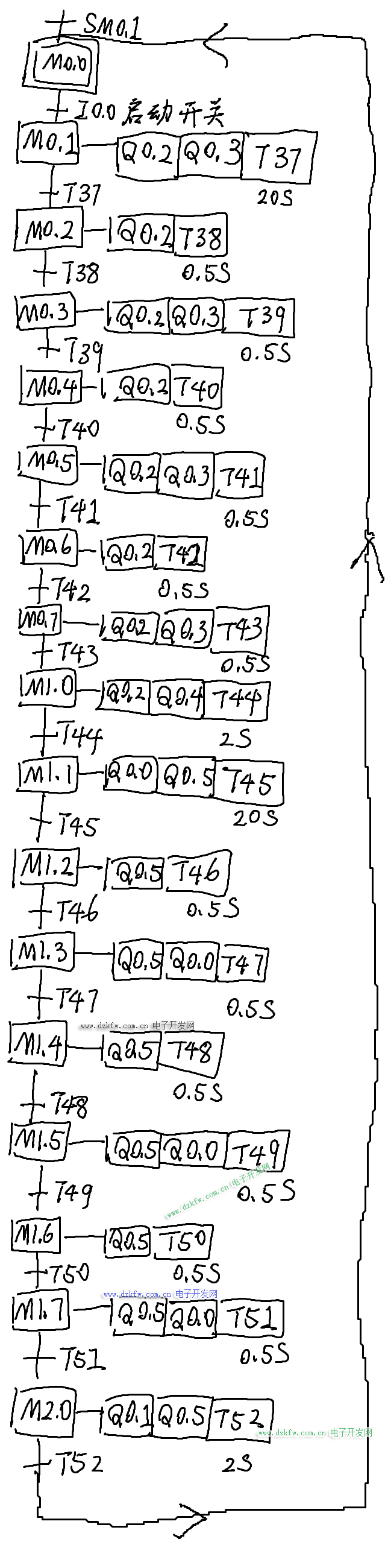

六、 根據實驗功能需求，繪制的順序功能圖

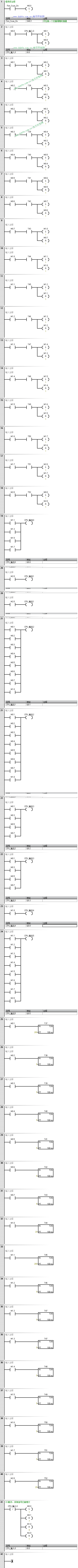

七、 根據順序功能圖，繪制梯形圖程序

用置位復位定時器指令的交通紅綠燈梯形圖

八、 小結

實驗手冊的例程和自己根據順序功能圖繪制的梯形圖程序，均可以在實驗平臺上運行，實現需要的功能。

其中，實驗手冊的例程是根據經驗設計法制作、并且優化過的，會降低程序的可讀性。自己用順序功能圖+置位復位指令繪制的梯形圖程序，看起來步驟會很多，但是每一步的功能單一，程序的可讀性會比實驗手冊的例程好一些。

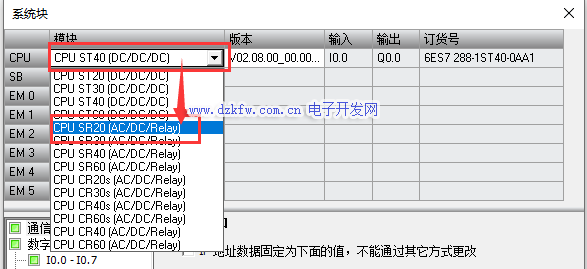

實驗過程中，當我們要給PLC下載程序時，軟件提示程序的PLC型號與實驗平臺的PLC型號不一致，在項目欄右鍵PLC的CPU型號并選擇打開：

在彈出的窗口中，請根據你實際使用的硬件選擇對應CPU型號，這里我們選擇CPU SR20(AC/DCRelay)，因?yàn)閷?shí)驗平臺的CPU是這個型號。

選擇完成后，再次編譯程序，下載至PLC，便能成功下載。
